صمام الكرة JIS

JIS Ball Valve عبارة عن صمام كروي ذو حواف ناعمة تم تصميمه وتصنيعه وفقًا لمعايير JIS اليابانية لأنظمة الأنابيب الصناعية. يستخدم الصمام Q41F-10K/20K بنية كروية عائمة مكونة من قطعتين مع مقاعد ناعمة PTFE أو R-PTFE، مما يوفر أداء إغلاق مانع للتسرب من الدرجة السادسة. يساعد تصميمه ذو المنفذ الكامل على تقليل مقاومة التدفق، بينما يتيح التشغيل ربع دورة بزاوية 90 درجة الفتح والإغلاق السريع لعزل التدفق بكفاءة. تتبع أبعاد الحافة والأبعاد المباشرة وإجراءات الفحص JIS B2220 وJIS B2002 وJIS B2071 وJIS B2003 على التوالي، مما يدعم التوافق مع أنظمة الأنابيب القياسية JIS.

يوفر هيكل الكرة العائمة المكون من قطعتين تكوينًا داخليًا بسيطًا نسبيًا للتشغيل الموثوق والصيانة المريحة. بالمقارنة مع الصمامات التي تستخدم ممرات تدفق أكثر تقييدًا، فإن تصميم المنفذ الكامل يسمح للسائل بالمرور بمقاومة أقل، مما يساعد في الحفاظ على تدفق فعال لخطوط الأنابيب. يوفر هيكل المقعد الناعم PTFE / R-PTFE إغلاقًا محكمًا للتطبيقات التي تتطلب إيقاف تشغيل يمكن الاعتماد عليه، بينما تسمح آلية التشغيل بزاوية 90 درجة بالتحكم السريع في التدفق اليدوي أو المشغل. يسهل تصميم التوصيل ذو الحواف أيضًا التثبيت في أنظمة الأنابيب الصناعية حيث تكون الأبعاد القياسية JIS مطلوبة.

يستخدم JIS Ball Valve على نطاق واسع في أنظمة المياه الصناعية، والمعالجة الكيميائية، وخطوط الأنابيب البحرية وبناء السفن، وتطبيقات النفط والغاز، وأنظمة سوائل العمليات الأخرى التي تتطلب وصلات ذات حواف متوافقة مع JIS وأداء إغلاق محكم. تتوفر خدمات OEM وODM لدعم أحجام الصمامات المخصصة، وفئات الضغط، ومواد الجسم والمقعد، وتكوينات الحافة، وترتيبات المشغل، والمتطلبات الأخرى الخاصة بالمشروع.

اتصل بنا
السابق:صمام الكرة الرقيقةالتالي:صمام كروي ذو حواف قياسي أمريكي
  • مواصفات
  • اتصل بنا
ميزات التصميم:
معيار التصميم:
جيس B2071
جي بي آي 7 إس-48
وجها لوجه
جيس B2002
نهايات ذات حواف:
جيس B2220
الاختبار والتفتيش:
جيس بي 2003

الأجزاء والمواد الرئيسية

البند جزء الرئيسية المادة
1 الجسم CF8  CF3  CF8M  CF3M  WCB
2 بونيه CF8  CF3  CF8M  CF3M  WCB
3 الكرة 304304ل 316316ل
4 الجذعية F304 F304L F316 F316L 2Cr13
5 مقعد الصمام بتف ربتف
6 التعبئة بتف ربتف
7 طوقا بتف ربتف
8 بولت ب8 ب7
9 الجوز A194-8 2H
10 مقبض سبائك الألومنيوم WCB

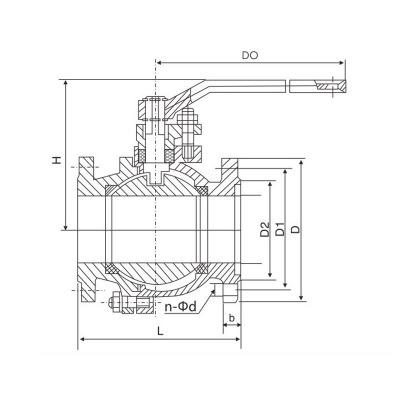

الأبعاد الرئيسية

الحجم 10 ألف 20 ألف
L D د1 د2 b ن-Φد L D د1 د2 b ن-Φد
DN15 1/2" 108 95 70 51 12 4-Φ15 140 95 70 51 14 4-Φ15
DN20 3/4" 117 100 75 56 14 4-Φ15 152 100 75 56 16 4-Φ15
DN25 1" 127 125 90 67 14 4-Φ19 165 125 90 67 16 4-Φ19
DN32 1-1/4" 140 135 100 76 16 4-Φ19 178 135 100 76 18 4-Φ19
DN40 1-1/2" 165 140 105 81 16 4-Φ19 190 140 105 81 18 4-Φ19
DN50 2" 178 155 120 96 16 4-Φ19 216 155 120 96 18 8-Φ19
DN65 2-1/2" 190 175 140 116 18 4-Φ19 241 175 140 116 20 8-Φ19
DN80 3" 203 185 150 126 18 8-Φ19 283 200 160 132 22 8-Φ23
DN100 4" 229 210 175 151 18 8-Φ19 305 225 185 160 24 8-Φ23
DN125 5" 356 250 210 182 20 8-Φ23 381 270 225 195 26 8-Φ25
DN150 6" 394 280 240 212 22 8-Φ23 403 305 260 230 28 12-Φ25
DN200 8" 457 330 290 262 22 12-Φ23 502 350 305 275 30 12-Φ25

الأبعاد المذكورة أعلاه هي للإشارة فقط.
