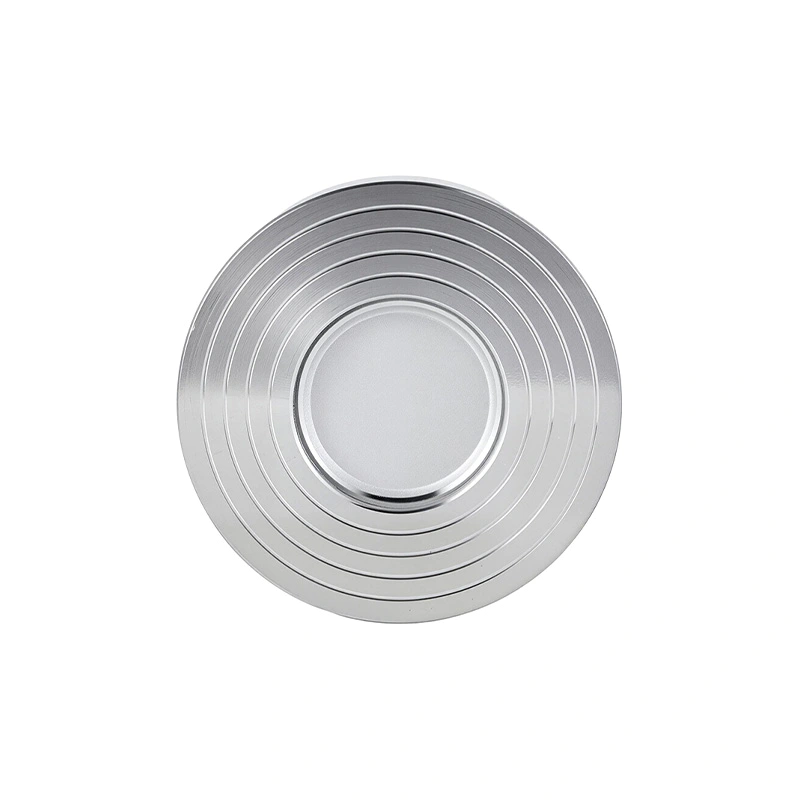

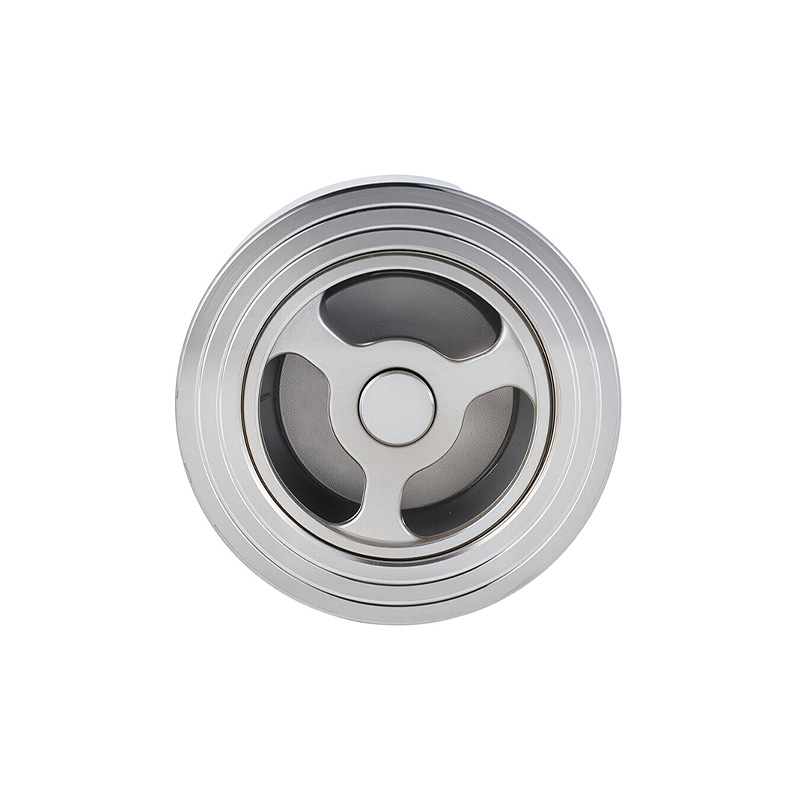

صمام فحص الرقاقة H71

صمام فحص الرقاقة H71 هو صمام أحادي الاتجاه رفيع للغاية مثبت على شفة ولا يتميز بحواف جسم مستقلة؛ بدلاً من ذلك، يتم تأمينه مباشرة عن طريق وضعه بين شفتين لخط الأنابيب. تم تصميمه مع التركيز الأساسي على التركيب فائق الصغر ومقاومة التدفق المنخفضة والقدرة على التكيف عبر أقطار الأنابيب المتعددة، فهو يوازن بين سهولة التركيب والملاءمة لظروف التشغيل المتنوعة، مما يجعله الخيار المفضل لخطوط الأنابيب ذات التجويف الصغير أو التطبيقات ذات المساحة المحدودة.

اتصل بنا
السابق:صمام فحص تأرجح أحادي القرص من رقاقة H74التالي:صمام فحص عمودي ذو حواف
  • مواصفات
  • اتصل بنا
مميزات التصميم:
ASME B16.34، API 594
الاختبار والتفتيش:
GB/T 13927-2016، API 598


الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1  جسم CF8 CF3 CF8M CF3M WCB
2  قرص CF8 CF3 CF8M CF3M WCB
3  حلقة الضغط CF8 CF3 CF8M CF3M WCB
4  غسالة زنبركية الفولاذ المقاوم للصدأ

الأبعاد الرئيسية (PN16-PN25)

دي إن ل د د1 د3 د2
15  28  49  15  44  25
20  28  49  19  52  30
25  28  67  24  60  36
32  31  75  31  72  43
40  35  86  39  74  52
50  39  100  48  98  62
65  54  115  63  117  75
80  58  135  78  128  90
100  68  154  98  / 112
125  85  185  123  / 132
150  100  212  148  / 158
200  110  270  198  / 208
250  122  327  248  / 258

 الأبعاد المذكورة أعلاه هي للإشارة فقط.
