صمام كروي ذو شفة عائمة ذات ختم ناعم

بيت / منتجات / صمام كروي / صمام كروي ذو حواف / صمام كروي ذو شفة عائمة ذات ختم ناعم

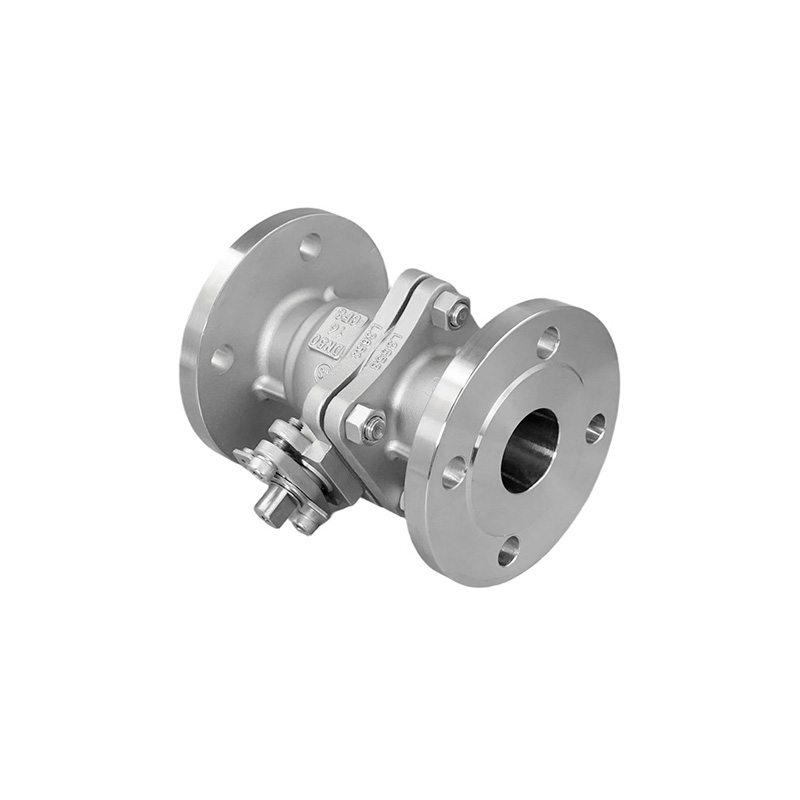

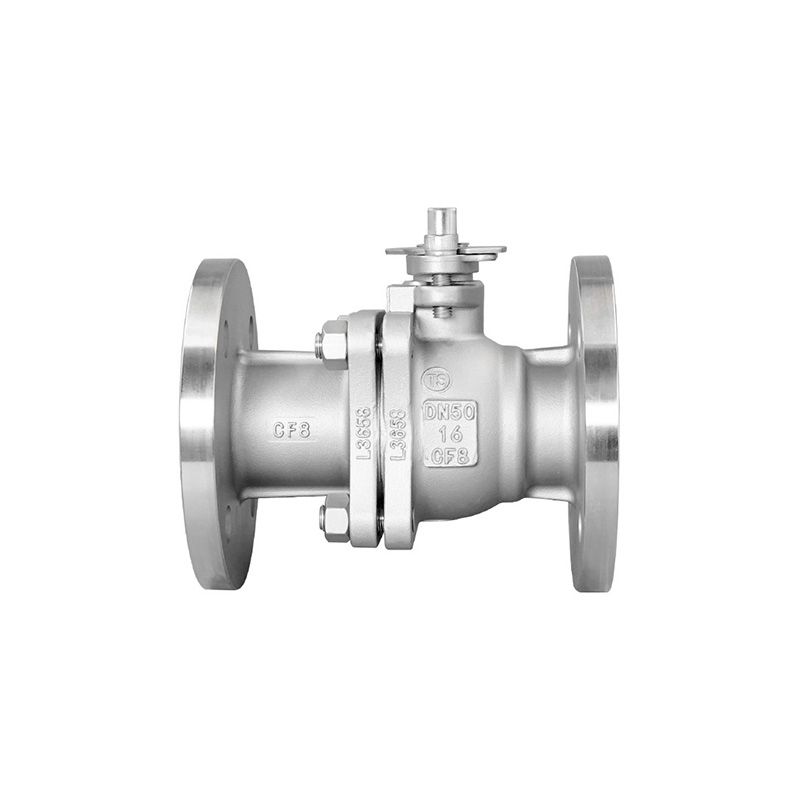

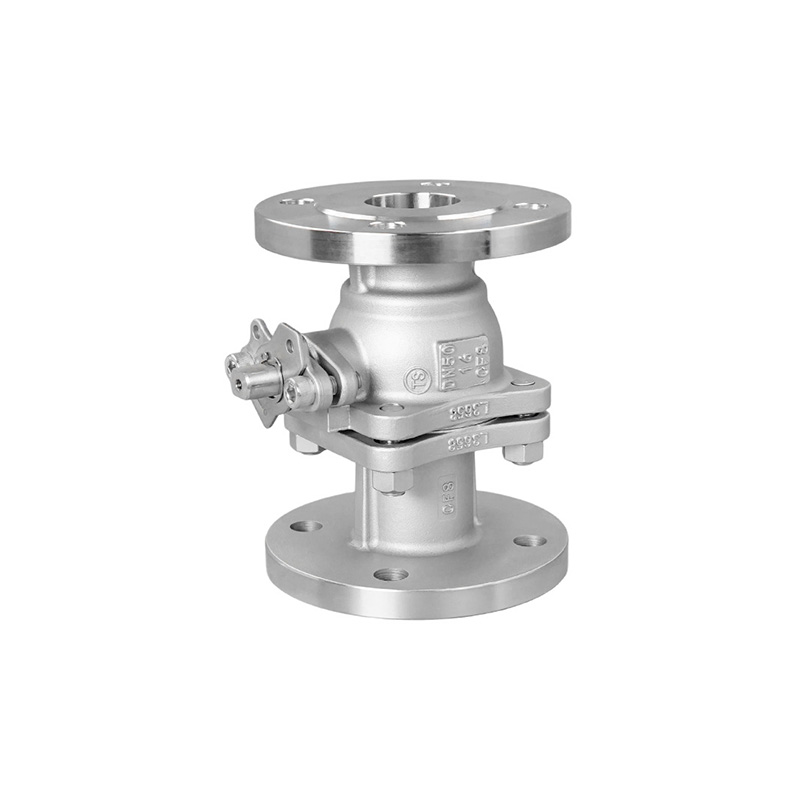

صمام كروي ذو شفة عائمة ذات ختم ناعم

يعد الصمام الكروي ذو الحافة العائمة ذو الختم الناعم عنصرًا حيويًا في التحكم في السوائل الصناعية، ويتميز بتعدد استخداماته وقدرته العالية على التكيف. يتميز الصمام بتصميم كرة عائمة كلاسيكية محكمة الغلق، ويستخدم مقاعد مصنوعة من مادة بولي تترافلورو إيثيلين المقواة (PTFE) —وهي مادة تتميز بمعامل احتكاك منخفض وقدرات إغلاق استثنائية. ويتم استكمال ذلك من خلال الميزة الهيكلية للكرة العائمة التي تفتقر إلى عمود ثابت؛ تحت تأثير ضغط السائل، تكون الكرة قادرة على الخضوع لإزاحة طفيفة ذاتية التعديل، مما يضمن اتصالاً محكمًا وحميميًا بين مقعد الصمام وسطح إحكام الكرة لتحقيق إحكام ثنائي الاتجاه بدون تسرب.

اتصل بنا
السابق:صمام كروي ذو شفة عائمة محكمة الغلقالتالي:لا مقال لاحق
  • مواصفات
  • اتصل بنا
مميزات التصميم:
الأطراف ذات الحواف:
JB/T 79-2015، GB/T 9124.1-2019
الاختبار والتفتيش:
GB/T 26480-2011، GB/T 13927-2022
JB/T 9092-1999
الوسيلة المطبقة:
الماء والنفط والغاز وما إلى ذلك

الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1  جسم CF8 CF3 CF8M CF3M WCB
2  غطاء المحرك CF8 CF3 CF8M CF3M WCB
3  كرة 304 304L 316 316L
4  ينبع F304 F304L F316 F316L 2Cr13
5  مقعد الصمام PTFE RPTFE
6  التعبئة والتغليف PTFE RPTFE الجرافيت المرن
7  حشية حشية الجروح الحلزونية PTFE RPTFE
8  الترباس ب8 ب7
9  بندق A194-8 2H
10  مقبض سبائك الألومنيوم WCB

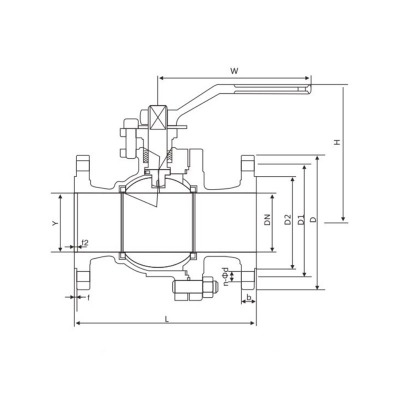

الأبعاد الرئيسية (PN16) GB/T 9124.1-2019

دي إن ل د د1 د2 بي بي ف ف. ن-ف د دبليو دبليو
15  130  95  65  45  16  2  4-Φ14 140
20  130  140  105  75  58  18  2  4-Φ14 140
25  140  150  115  85  68  18  2  4-Φ14 140
32  165  140  100  78  18  2  4-Φ18 150
40  165  180  150  110  88  18  3  4-Φ18 190
50  203  200  165  125  102  18  3  4-Φ18 200
65  222  220  185  145  122  18  3  8-Φ18 230
80  241  250  200  160  138  20  3  8-Φ18 260
100  305  280  220  180  158  20  3  8-Φ18 280
125  356  320  250  210  188  22  3  8-Φ18 360
150  394  360  285  240  212  22  3  8-Φ22 630
200  457  400  340  295  268  24  3  12-Φ22 780
250  533  405  355  320  26  3  12-Φ26 /
300  610  460  410  378  28  3  12-Φ26 /

الأبعاد الرئيسية (PN25) GB/T 9124.1-2019

دي إن ل د د1 د2 بي بي ن-ف د دبليو دبليو
15  130  95  65  45  16  4-Φ14 140
20  130  140  105  75  58  18  4-Φ14 140
25  140  150  115  85  68  18  4-Φ14 140
32  165  140  100  78  18  4-Φ18 150
40  165  180  150  110  88  18  4-Φ18 190
50  203  200  165  125  102  20  4-Φ18 200
65  222  220  185  145  122  22  8-Φ18 230
80  241  250  200  160  138  24  8-Φ18 260
100  305  280  235  190  162  24  8-Φ22 280
125  356  320  270  220  188  26  8-Φ26 360
150  394  360  300  250  218  28  8-Φ26 630
200  457  400  360  310  278  30  12-Φ26 780
250  533  425  370  335  32  12-Φ30 /

الأبعاد الرئيسية (PN40) GB/T 9124.1-2019

دي إن ل د د1 د2 بي بي ي ف2 ن-ف د دبليو دبليو
15  130  95  65  45  16  40  4  4-Φ14 140
20  140  105  75  58  18  51  4  4-Φ14 140
25  150  115  85  68  18  58  4  4-Φ14 140
32  180  140  100  78  18  66  4  4-Φ18 150
40  200  150  110  88  18  76  4  4-Φ18 190
50  220  165  125  102  20  88  4  4-Φ18 200
65  250  185  145  122  22  110  4  8-Φ18 230
80  280  200  160  138  24  121  4  8-Φ18 260
100  320  235  190  162  24  150  4.5  8-Φ22 280
125  400  270  220  188  26  176  4.5  8-Φ26 360
150  400  300  250  218  28  204  4.5  8-Φ26 630
200  500  375  320  285  34  260  4.5  12-Φ30 780
250  568  450  385  345  38  313  4.5  12-Φ33 /

الأبعاد الرئيسية (PN63) JB/T 79-2015

دي إن ل د د1 د2 بي بي ي ف2 ن-ف د دبليو دبليو
15  140  105  75  55  18  40  4  4-Φ14 140
20  155  125  90  68  20  51  4  4-Φ18 140
25  180  135  100  78  22  58  4  4-Φ18 150
32  200  150  110  82  24  66  4  4-Φ23 190
40  220  165  125  95  24  76  4  4-Φ23 200
50  250  175  135  105  26  88  4  4-Φ23 230
65  280  200  160  130  28  110  4  8-Φ23 260
80  320  210  170  140  30  121  4  8-Φ23 280
100  360  250  200  168  32  150  4.5  8-Φ25 360
125  455  295  240  202  36  176  4.5  8-Φ30 630
150  495  340  280  240  38  204  4.5  8-Φ34 780

الأبعاد المذكورة أعلاه هي للإشارة فقط.
