صمام فحص التأرجح ذو الحواف القياسي الأمريكي

بيت / منتجات / صمام الفحص / صمام فحص التأرجح ذو الحواف القياسي الأمريكي

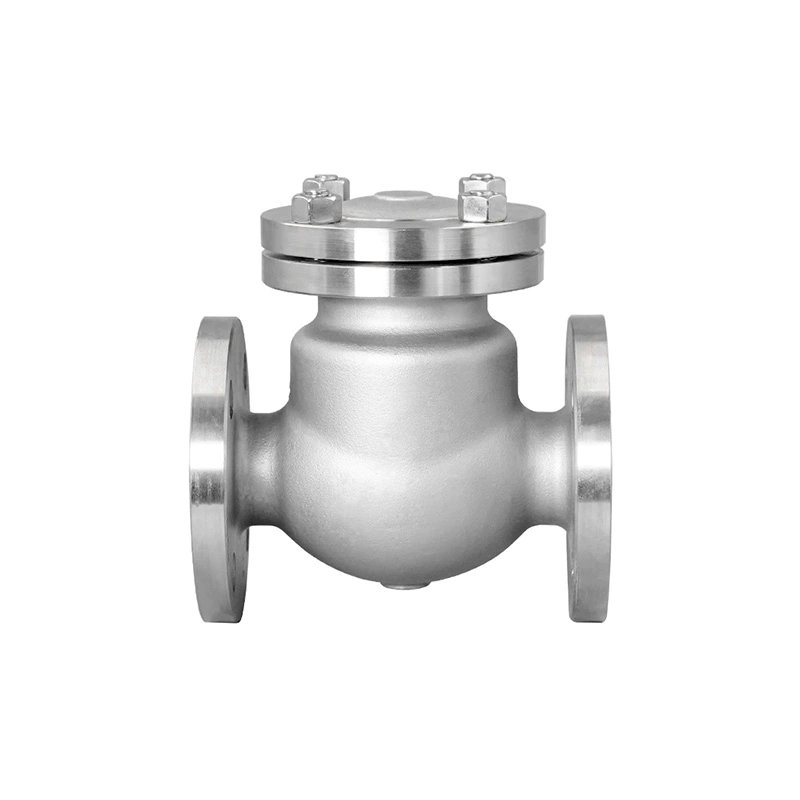

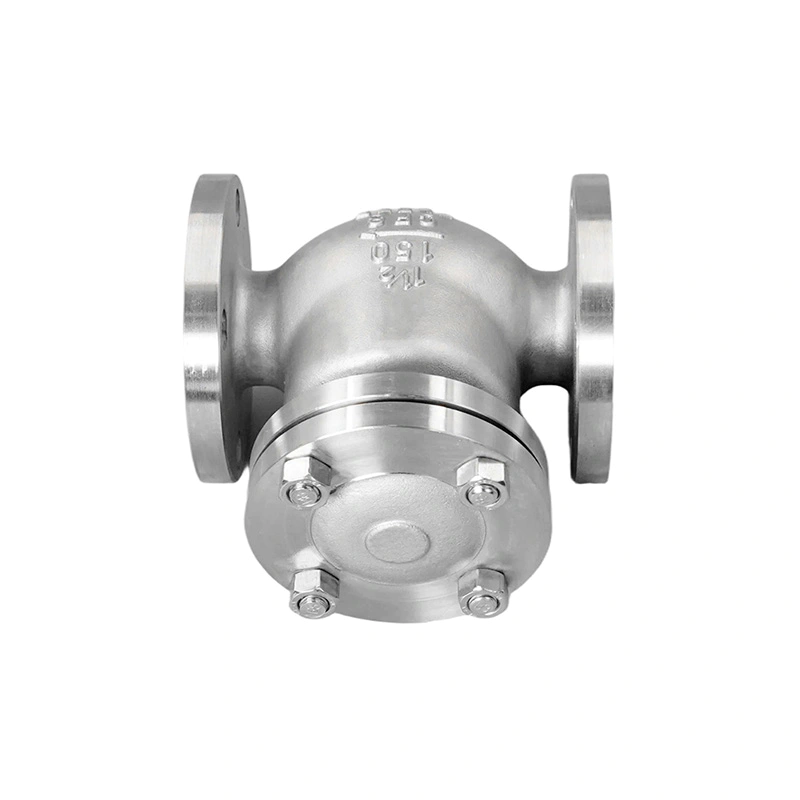

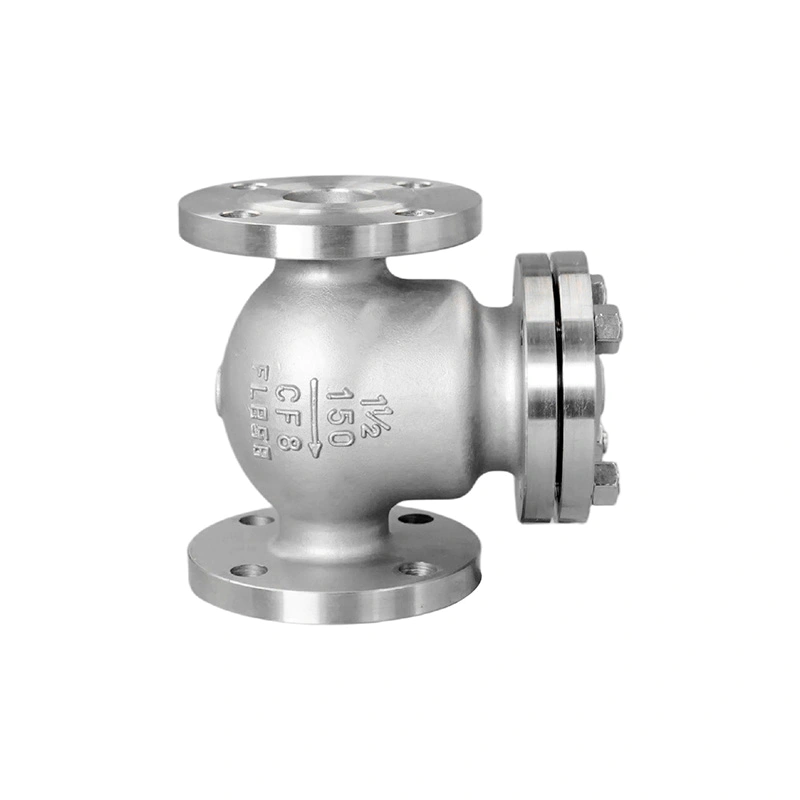

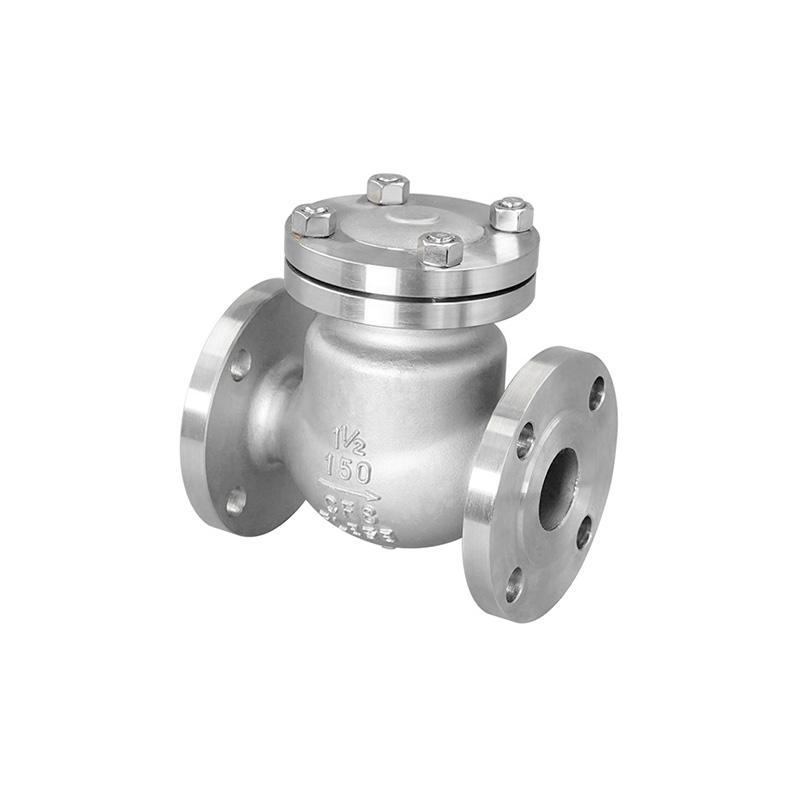

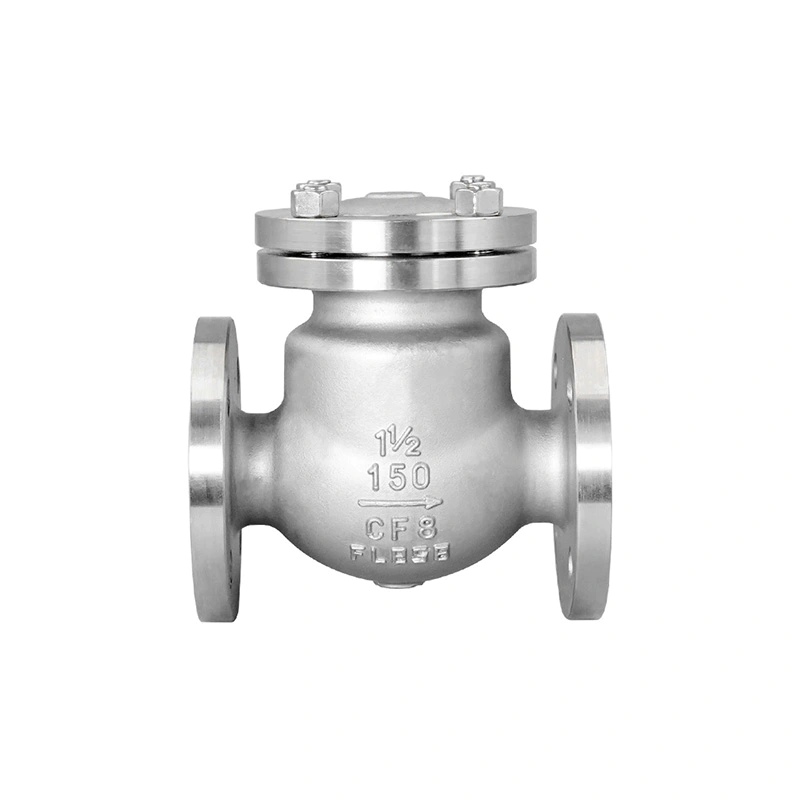

صمام فحص التأرجح ذو الحواف القياسي الأمريكي

صمام فحص التأرجح ذو الحواف هو الصمام أحادي الاتجاه الأكثر استخدامًا لخطوط الأنابيب ذات القطر الكبير والضغط المتوسط إلى المنخفض. يتم فتحه وإغلاقه تلقائيًا استجابةً لضغط الوسط، مما يسمح بالتدفق في اتجاه واحد فقط ويمنع التدفق العكسي. مبدأ التشغيل: التدفق الأمامي—يدفع ضغط الوسط رف الصمام على شكل قرص إلى الفتح؛ يدور الرفرف حول دبوس مفصلي لفتحه، مما يسمح بالتدفق دون عائق. التدفق العكسي—تتسبب القوة المشتركة للضغط الخلفي للوسط ووزن رفرف الصمام في تأرجح الرفرف مرة أخرى على مقعد الصمام، مما يؤدي إلى إنشاء ختم محكم ومنع التدفق العكسي. تتوافق الأبعاد وجهاً لوجه ومواصفات الحافة مع المعايير الأمريكية.

اتصل بنا
السابق:صمام فحص الرفع ذو الحوافالتالي:صمام فحص التأرجح ذو الحواف
  • مواصفات
  • اتصل بنا
مميزات التصميم:
الأطراف ذات الحواف:
ASME B16.5، ANSI B16.5
الاختبار والتفتيش:
API598

الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1  جسم CF8 CF3 CF8M CF3M WCB
2  غطاء المحرك CF8 CF3 CF8M CF3M WCB
3  قرص CF8 CF3 CF8M CF3M WCB
4  حشية حشية الجرح الحلزونية المصنوعة من مادة PTFE
5  الترباس ب8 ب7
6  بندق A194-8 2H

الأبعاد الرئيسية

مقاس الفئة 150 رطلاً الفئة 300 رطل
ل د د1 د2 بي بي ف ف. ن-ف د ل د د1 د2 بي بي ف ف. ن-ف د
1/2" 108  90  88.9  60.3  34.9  8  2  4-Φ16 152  95  95.3  66.7  34.9  12.7  2  4-Φ16
3/4" 117  100  98.6  69.9  42.9  8.9  2  4-Φ16 178  115  117.3  82.6  42.9  14.3  2  4-Φ19
1" 127  110  108  79.4  50.8  9.6  2  4-Φ16 216  125  123.9  88.9  50.8  15.9  2  4-Φ19
1-1/4" 140  115  117.3  88.9  63.5  11.2  2  4-Φ16 229  135  133.3  98.4  63.5  17.5  2  4-Φ19
1-1/2" 165  125  127  98.4  73  12.7  2  4-Φ16 241  155  155.4  114.3  73  19.1  2  4-Φ22
2" 203  150  152.4  120.7  92.1  14.3  2  4-Φ19 267  165  165.1  127  92.1  20.7  2  8-Φ19
2-1/2" 216  180  177.8  139.7  104.8  15.9  2  4-Φ19 292  190  190.5  149.2  104.8  23.9  2  8-Φ22
3" 241  190  190.5  152.4  127  17.5  2  4-Φ19 318  210  209.5  168.3  127  27  2  8-Φ22
4" 292  230  228.6  190.5  157.2  22.3  2  8-Φ19 356  255  254  200  157.2  30.2  2  8-Φ22
5" 330  255  254  215.9  185.7  22.3  2  8-Φ22 400  280  279.4  235  185.7  33.4  2  8-Φ22
6" 356  280  279.4  241.3  215.9  23.9  2  8-Φ22 444  320  317.5  269.9  215.9  35  2  12-Φ22
8" 495  345  342.9  298.5  269.9  27  2  8-Φ22 533  380  381  330.2  269.9  39.7  2  12-Φ25
10" 622  405  406.4  362  323.8  28.6  2  12-ف25 622  445  444.5  387.4  323.8  46.1  2  16-Φ29
12" 698  485  482.6  431.8  381  30.2  2  12-Φ25 711  520  520.7  450.8  381  49.3  2  16-Φ32
14" 787  535  533.4  476.3  412.8  33.4  2  12-Φ29 838  585  584.2  514.4  412.8  52.4  2  20-Φ32
16" 864  595  596.9  539.8  469.9  35  2  16-Φ29 864  650  647.7  571.5  469.9  55.6  2  20-Φ35
18" 978  635  635  577.9  533.4  38.1  2  16-Φ32 978  710  711  628.6  533.4  58.8  2  24-Φ35
20" 978  700  698.5  635  584.2  41.3  2  20-Φ32 1016  775  774.7  685.8  584.2  62  2  24-Φ35
24" 1295  815  812.8  749.3  692.2  46.1  2  20-Φ35 1346  915  914.4  812.8  692.2  68.3  2  24-Φ41

الأبعاد المذكورة أعلاه هي للإشارة فقط.
