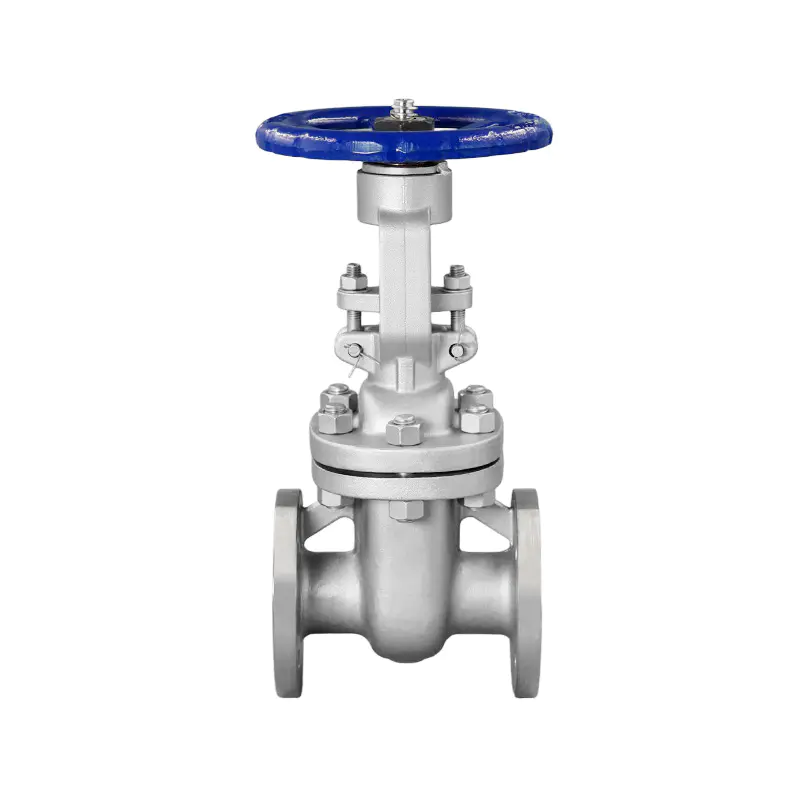

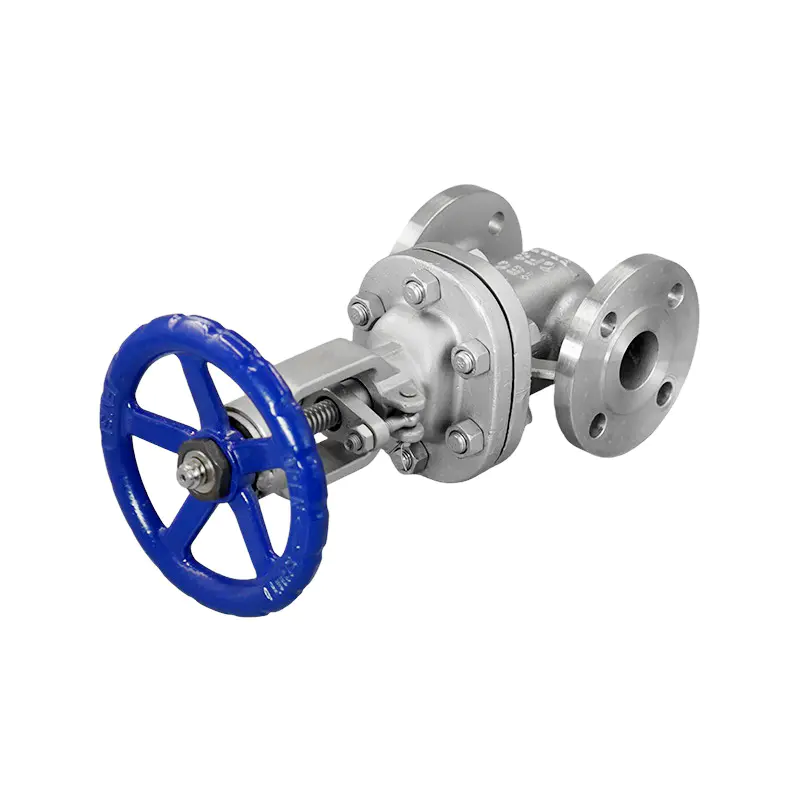

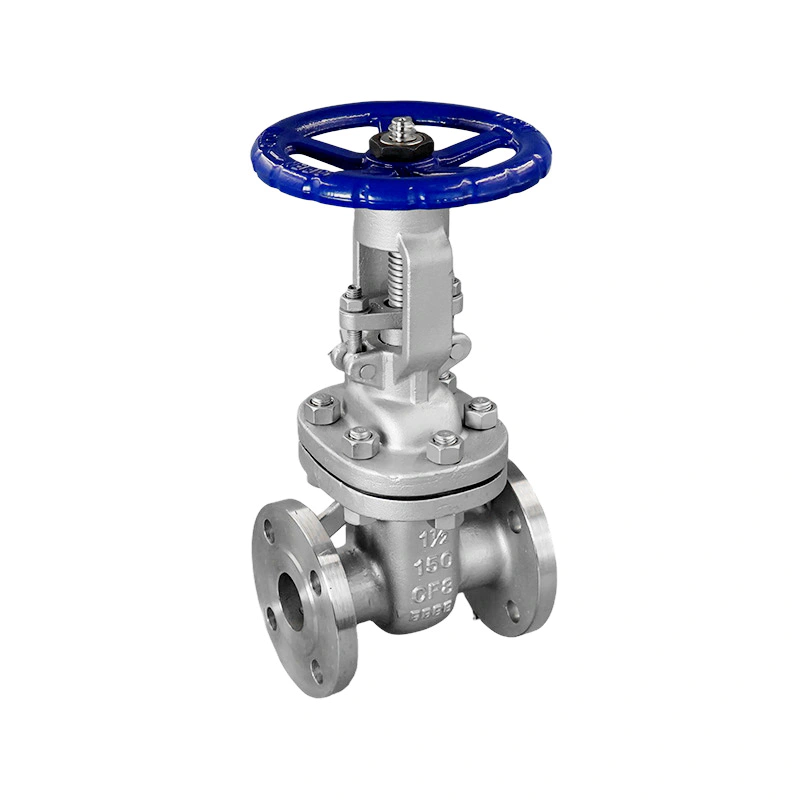

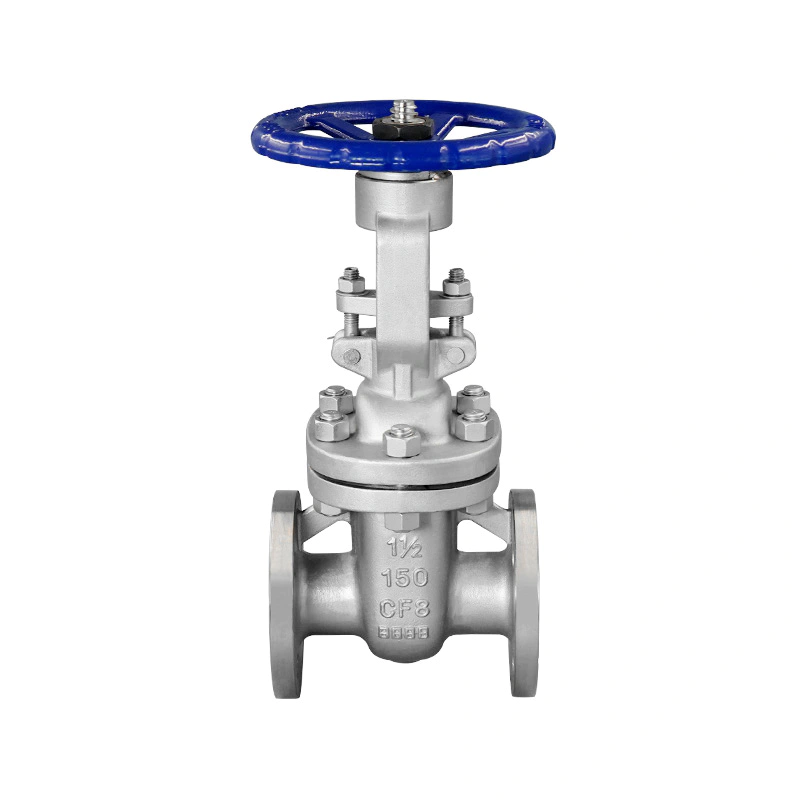

صمام البوابة ذو الحواف القياسي الأمريكي

يتميز صمام البوابة ذو الساق الصاعدة ذو الحواف والمغلق بإحكام وفقًا للمعايير الأمريكية بتصميم مانع للتسرب من المعدن إلى المعدن. اعتمادًا على متطلبات المواد وظروف التشغيل، يمكن تكوين قرص البوابة ومقعد الصمام إما بأسطح جلوس متكاملة أو بطبقات من السبائك الصلبة الملحومة. يستخدم الاتصال بين الجسم والغطاء هيكلًا مسطح الوجه لفئة 150 رطلاً، بينما تستخدم فئة 300 رطل هيكلًا دائريًا الوجه.

اتصل بنا
السابق:صمام البوابة الملولبالتالي:صمام بوابة ذو حافة ذات ساق مرتفعة وختم صلب
  • مواصفات
  • اتصل بنا
مميزات التصميم:
معيار التصميم:
API 6D، API 600، API 603، ASME B16.34
الأطراف ذات الحواف:
ASME B16.5، ANSI B16.5
الاختبار والتفتيش:
API598

الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1  جسم CF8 CF3 CF8M CF3M WCB
2  غطاء المحرك CF8 CF3 CF8M CF3M WCB
3  إسفين CF8 CF3 CF8M CF3M WCB
4  ينبع F304 F304L F316 F316L 2Cr13
5  جوزة الساق سبائك النحاس
6  التعبئة والتغليف الجرافيت المرن PTFE
7  حشية حشية الجرح الحلزونية المصنوعة من مادة PTFE
8  غدة CF8 CF3 CF8M CF3M WCB
9  الترباس ب8 ب7
10  بندق A194-8 2H
11  عجلة يدوية QT400-17

الأبعاد الرئيسية

مقاس الفئة 150 رطلاً الفئة 300 رطل
ل د د1 د2 ب ن-Φد ل د د1 د2 ب ن-Φد
1/2" 108  90  88.9  60.3  34.9  10  4-Φ16 140  95  95.3  66.7  34.9  14.7  4-Φ16
3/4" 117  100  98.6  69.9  42.9  10.9  4-Φ16 152  115  117.3  82.6  42.9  16.3  4-Φ19
1" 127  110  108  79.4  50.8  11.6  4-Φ16 165  125  123.9  88.9  50.8  17.9  4-Φ19
1-1/4" 140  115  117.3  88.9  63.5  13.2  4-Φ16 178  135  133.3  98.4  63.5  19.5  4-Φ19
1-1/2" 165  125  127  98.4  73  14.7  4-Φ16 190  155  155.4  114.3  73  21.1  4-Φ22
2" 178  150  152.4  120.7  92.1  16.3  4-Φ19 216  165  165.1  127  92.1  22.7  8-Φ19
2-1/2" 190  180  177.8  139.7  104.8  17.9  4-Φ19 241  190  190.5  149.2  104.8  25.9  8-Φ22
3" 203  190  190.5  152.4  127  19.5  4-Φ19 282  210  209.5  168.3  127  29  8-Φ22
4" 229  230  228.6  190.5  157.2  24.3  8-Φ19 305  255  254  200  157.2  32.2  8-Φ22
5" 254  255  254  215.9  185.7  24.3  8-Φ22 381  280  279.4  235  185.7  35.4  8-Φ22
6" 267  280  279.4  241.3  215.9  25.9  8-Φ22 403  320  317.5  269.9  215.9  37  12-Φ22
8" 292  345  342.9  298.5  269.9  29  8-Φ22 419  380  381  330.2  269.9  41.7  12-Φ25
10" 330  405  406.4  362  323.8  30.6  12-Φ25 457  445  444.5  387.4  323.8  48.1  16-Φ29
12" 356  485  482.6  431.8  381  32.2  12-Φ25 502  520  520.7  450.8  381  51.3  16-Φ32
14" 381  535  533.4  476.3  412.8  35.4  12-Φ29 762  585  584.2  514.4  412.8  54.4  20-Φ32
16" 406  595  596.9  539.8  469.9  37  16-Φ29 838  650  647.7  571.5  469.9  57.6  20-Φ35
18" 432  635  635  577.9  533.4  40.1  16-Φ32 914  710  711  628.6  533.4  60.8  24-Φ35
20" 457  700  698.5  635  584.2  43.3  20-Φ32 991  775  774.7  685.8  584.2  64  24-Φ35
24" 508  815  812.8  749.3  692.2  48.1  20-Φ35 1143  915  914.4  812.8  692.2  70.3  24-Φ41

الأبعاد المذكورة أعلاه هي للإشارة فقط.
