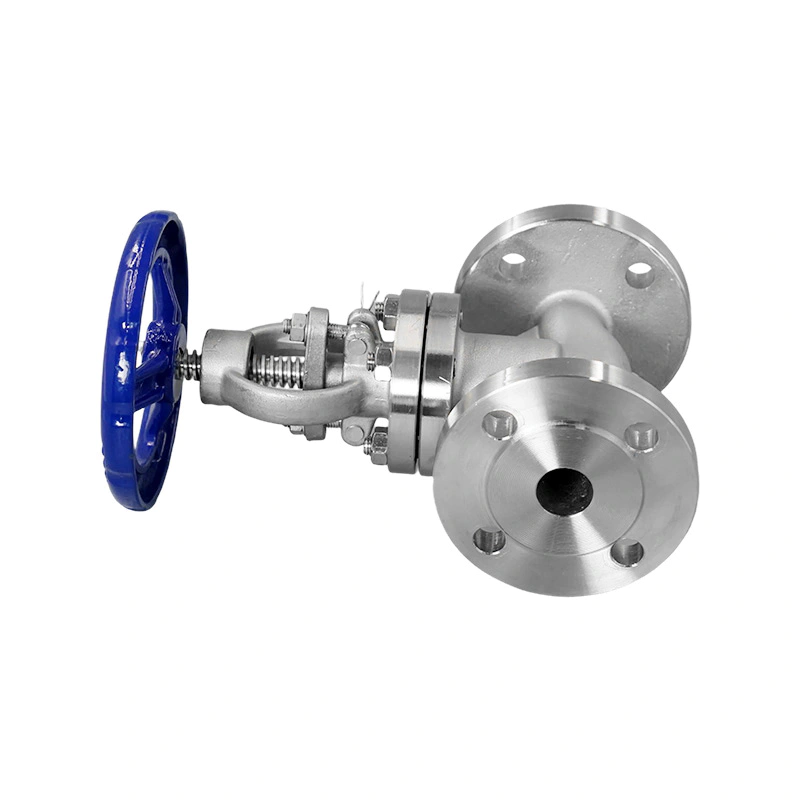

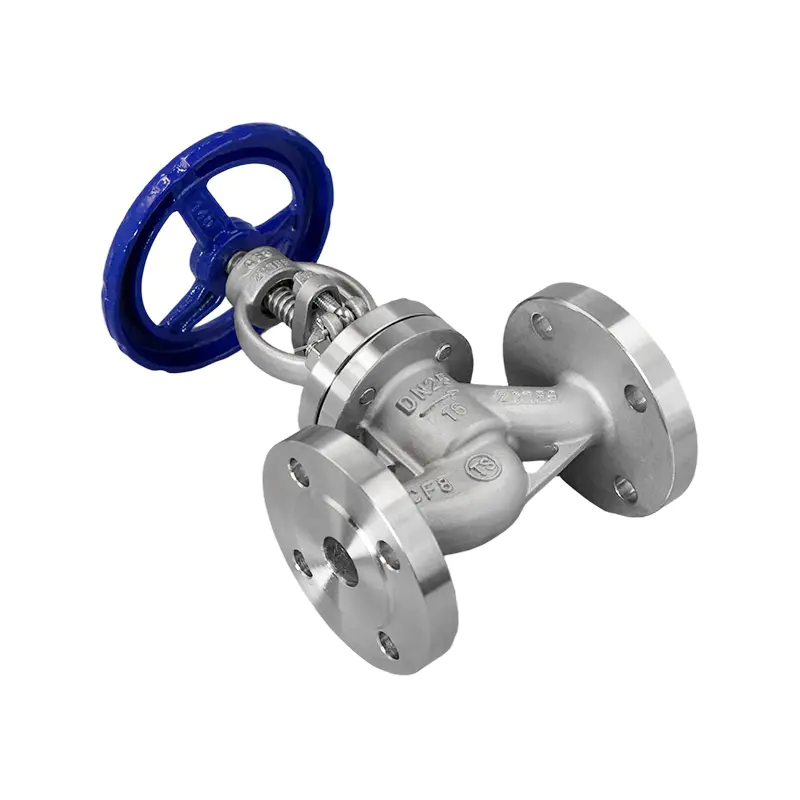

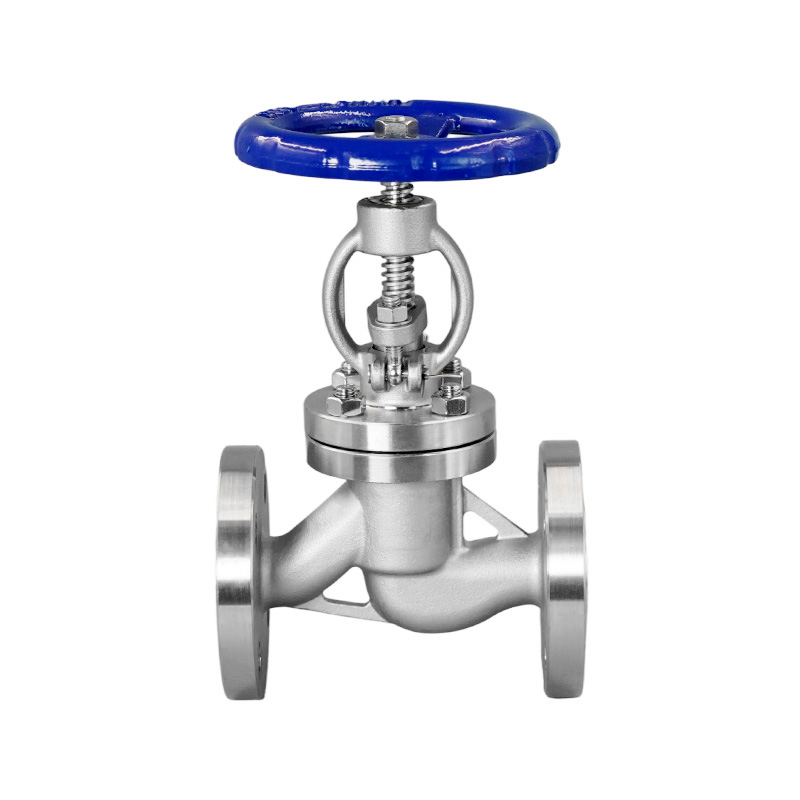

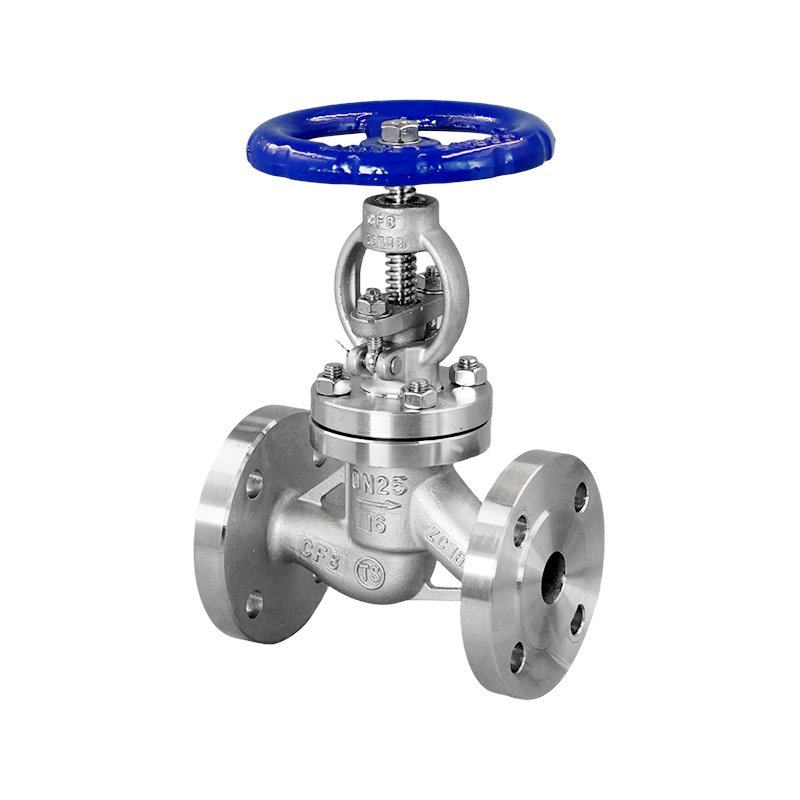

صمام كروي ذو حواف

بيت / منتجات / صمام كروي / صمام كروي ذو حواف

صمام كروي ذو حواف

في أنظمة الأنابيب، تعمل الصمامات الكروية في المقام الأول كأجهزة إغلاق، على الرغم من أنه يمكن استخدامها أيضًا لتنظيم التدفق المحدود. أثناء عملية الفتح والإغلاق، تكون قوة الاحتكاك المؤثرة على الأسطح المانعة للتسرب للصمام الكروي أقل من قوة صمام البوابة. عادةً ما تتميز بسطح مانع للتسرب واحد، ويمكن تصنيعها —اعتمادًا على المتطلبات المحددة— بمقاعد محكمة الغلق أو ناعمة الغلق.

اتصل بنا
السابق:صمام الكرة الأرضية القياسي الأمريكيالتالي:لا مقال لاحق
  • مواصفات
  • اتصل بنا
مميزات التصميم:
الأطراف ذات الحواف:
JB/T 79-2015
GB/T 9124.1-2019
الاختبار والتفتيش:
GB/T 26480-2011، GB/T 13927-2022
JB/T 9092-1999


الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1  جسم CF8 CF3 CF8M CF3M WCB
2  غطاء المحرك CF8 CF3 CF8M CF3M WCB
3  قرص CF8 CF3 CF8M CF3M WCB
4  ينبع F304 F304L F316 F316L 2Cr13
5  جوزة الساق سبائك النحاس
6  التعبئة والتغليف الجرافيت المرن PTFE
7  حشية حشية الجرح الحلزونية المصنوعة من مادة PTFE
8  غدة CF8 CF3 CF8M CF3M WCB
9  الترباس ب8 ب7
10  بندق A194-8 2H
11  عجلة يدوية QT400-17

الأبعاد الرئيسية (PN16) GB/T9124.1-2019

دي إن ل د د1 د2 ب ف ن-Φد د0
15 130 95 65 45 16-2 4-Φ14 120
20 150 105 75 58 18-2 4-Φ14 140
25 160 115 85 68 18-2 4-Φ14 140
32 180 140 100 78 18-2 4-Φ18 160
40 200 150 110 88 18-3 4-Φ18 200
50 230 165 125 102 18-3 4-Φ18 220
65 290 185 145 122 18-3 8-Φ18 240
80 310 200 160 138 20-3 8-Φ18 260
100 350 220 180 158 20-3 8-Φ18 280
125 400 250 210 188 22-3 8-Φ18 320
150 480 285 240 212 22-3 8-Φ22 350
200 600 340 295 268 24-3 12-Φ22 450
250 650 405 355 320 26-3 12-Φ26 500
300 750 460 410 378 28-4 12-Φ26 550
350 850 520 470 438 30-4 16-Φ26 600
400 950 580 525 490 32-4 16-Φ30 700
450 1050 640 585 550 40-4 20-Φ30 800
500 1150 715 650 610 44-4 20-Φ33 900
600 1350 840 770 725 54-5 20-Φ36 1000

الأبعاد الرئيسية (PN25) GB/T 9124.1-2019

دي إن ل د د1 د2 ب ف ن-Φد د0
15  130  95  65  45  16-2 4-Φ14 120
20  150  105  75  58  18-2 4-Φ14 140
25  160  115  85  68  18-2 4-Φ14 140
32  180  140  100  78  18-2 4-Φ18 160
40  200  150  110  88  18-3 4-Φ18 200
50  230  165  125  102  20-3 4-Φ18 220
65  290  185  145  122  22-3 8-Φ18 240
80  310  200  160  138  24-3 8-Φ18 260
100  350  235  190  162  24-3 8-Φ22 280
125  400  270  220  188  26-3 8-Φ26 320
150  480  300  250  218  28-3 8-Φ26 350
200  600  360  310  278  30-3 12-Φ26 450
250  650  425  370  335  32-3 12-Φ30 500
300  750  485  430  395  34-3 16-Φ30 550
350  850  555  490  450  38-4 16-Φ33 600
400  950  620  550  505  40-4 16-Φ36 700
450  1050  670  600  555  46-4 20-Φ36 800
500  1150  730  660  615  48-4 20-Φ36 900
600  1350  845  770  720  58-5 20-Φ39 1000

الأبعاد الرئيسية (PN40) GB/T 9124.1-2019

دي إن ل د د1 د2 د6 ب ف ف2 ن-Φد د0
15 130 95 65 45 40 16-2 4 4-Φ14 120
20 150 105 75 58 51 18-2 4 4-Φ14 140
25 160 115 85 68 58 18-2 4 4-Φ14 160
32 180 140 100 78 66 18-2 4 4-Φ18 180
40 200 150 110 88 76 18-3 4 4-Φ18 200
50 230 165 125 102 88 20-3 4 4-Φ18 220
65 290 185 145 122 110 22-3 4 8-Φ18 280
80 310 200 160 138 121 24-3 4 8-Φ18 300
100 350 235 190 162 150 24-3 4.5 8-Φ22 320
125 400 270 220 188 176 26-3 4.5 8-Φ26 400
150 480 300 250 218 204 28-3 4.5 8-Φ26 400
200 600 375 320 285 260 34-3 4.5 12-Φ30 450
250 650 450 385 345 313 38-3 4.5 12-Φ33 500
300 750 515 450 410 364 42-4 4.5 16-Φ33 550
350 850 580 510 465 422 46-4 5 16-Φ36 600
400 950 660 585 535 474 50-4 5 16-Φ39 700
450 1050 685 610 560 524 57-4 5 20-Φ39 800
500 1150 755 670 615 576 57-4 5 20-Φ42 900

الأبعاد الرئيسية (PN63) GB/T 9124.1-2019

دي إن ل د د1 د2 د6 ب ف ف2 ن-Φد د0
15  170  105  75  55  40  20-2 4  4-Φ14 140
20  190  130  90  68  51  22-2 4  4-Φ18 160
25  210  140  100  78  58  24-2 4  4-Φ18 180
32  230  155  110  82  66  26-2 4  4-Φ22 200
40  260  170  125  95  76  26-3 4  4-Φ22 240
50  300  180  135  105  88  26-3 4  4-Φ22 280
65  340  205  160  130  110  26-3 4  8-Φ22 320
80  380  215  170  140  121  28-3 4  8-Φ22 360
100  430  250  200  168  150  30-3 4.5  8-Φ26 400
125  500  295  240  202  176  34-3 4.5  8-Φ30 400
150  550  345  280  240  204  36-3 4.5  8-Φ33 450
200  650  415  345  300  260  42-3 4.5  12-Φ36 500
250  775  470  400  352  313  46-3 4.5  12-Φ36 550
300  900  530  460  412  364  52-4 4.5  16-Φ36 600
350  1025  600  525  475  422  56-4 5  16-Φ39 650
400  1150  670  585  525  474  60-4 5  16-Φ42 700

الأبعاد المذكورة أعلاه هي للإشارة فقط.
