صمام الكرة الأرضية القياسي الأمريكي

بيت / منتجات / صمام كروي / صمام الكرة الأرضية القياسي الأمريكي

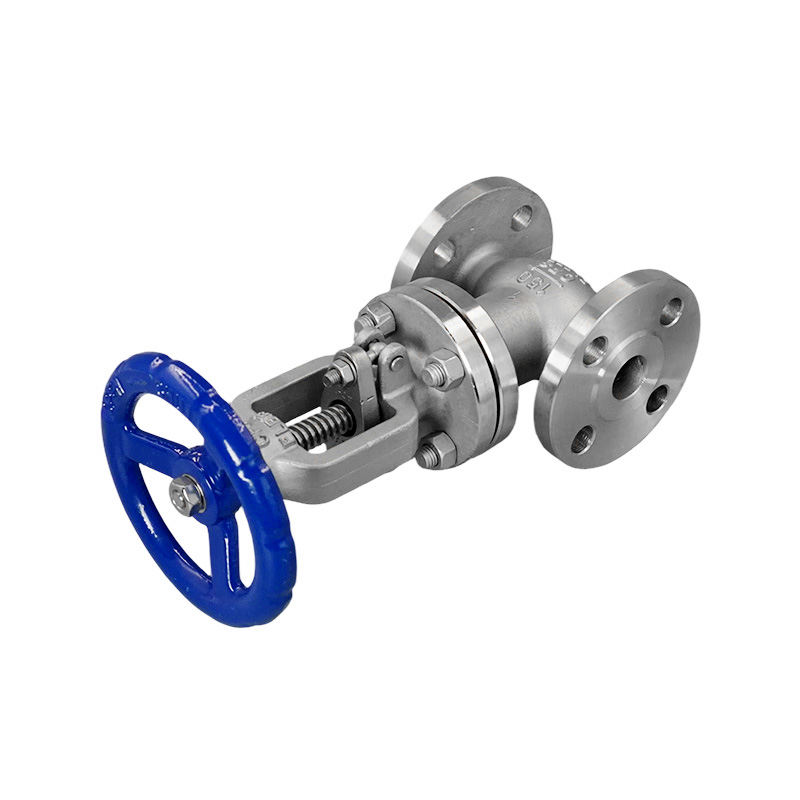

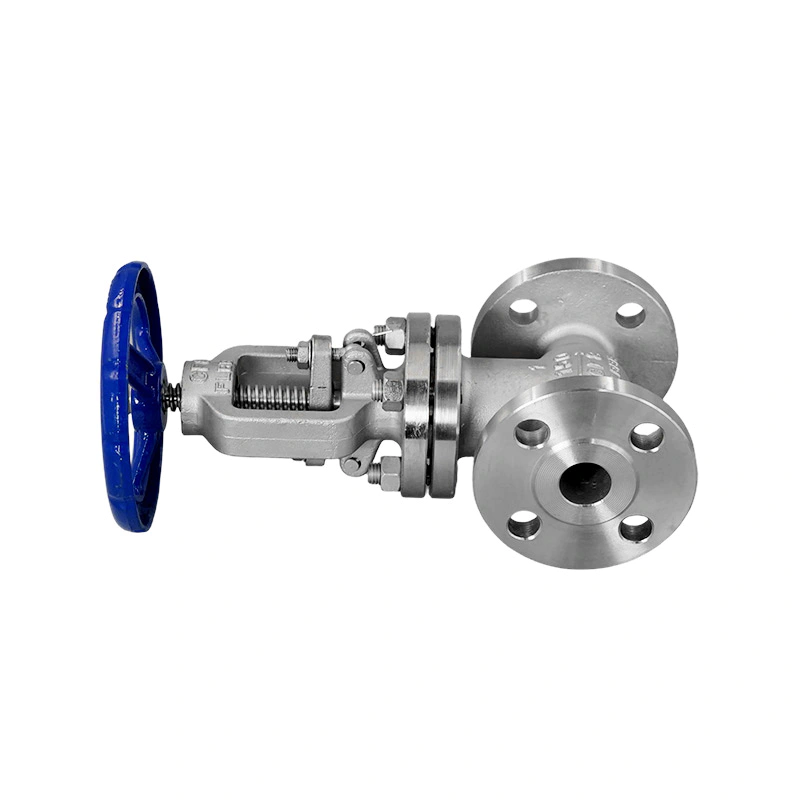

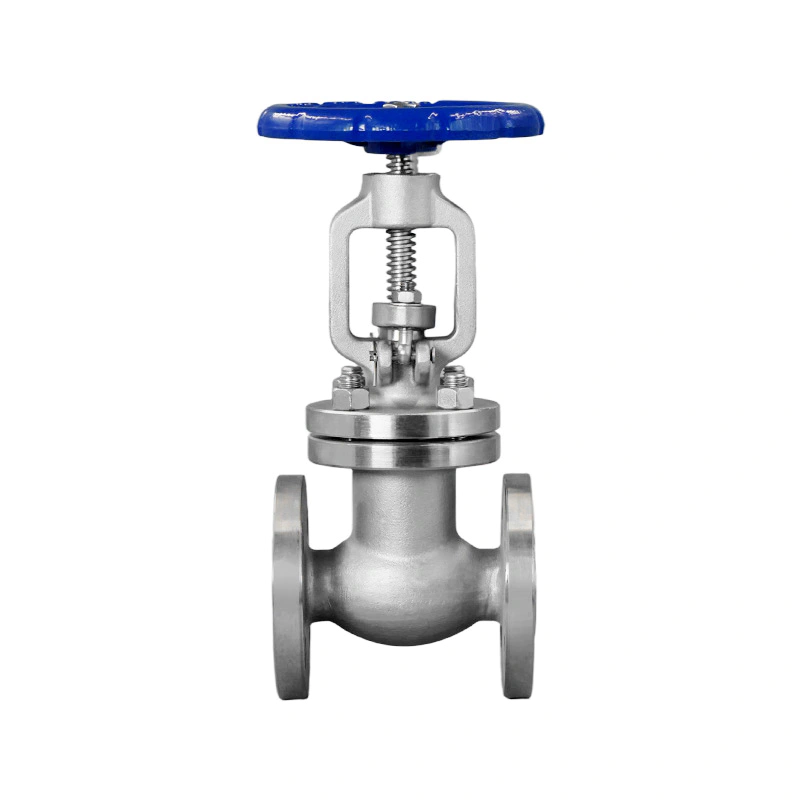

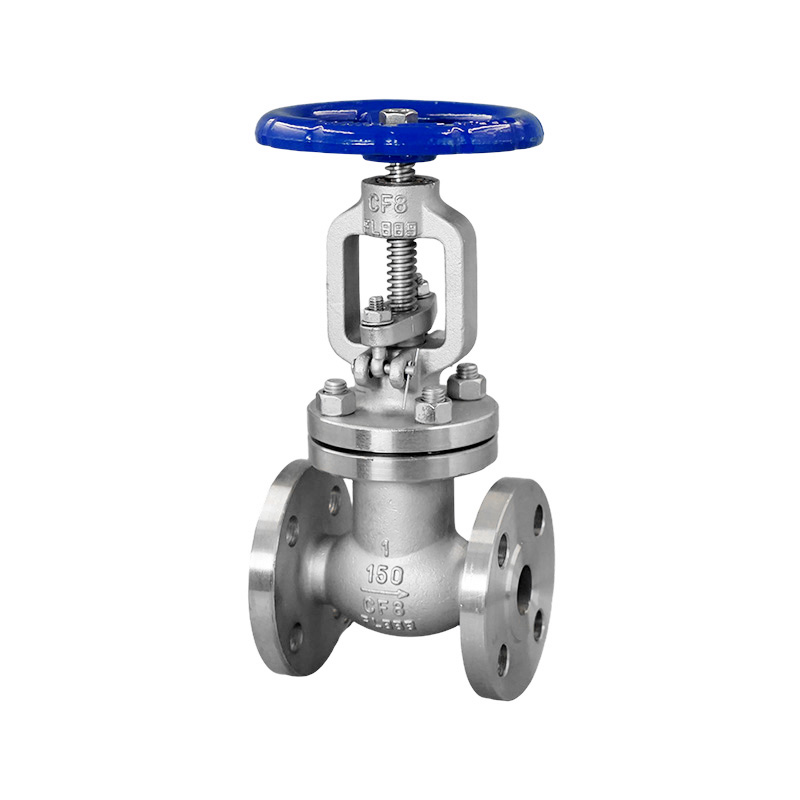

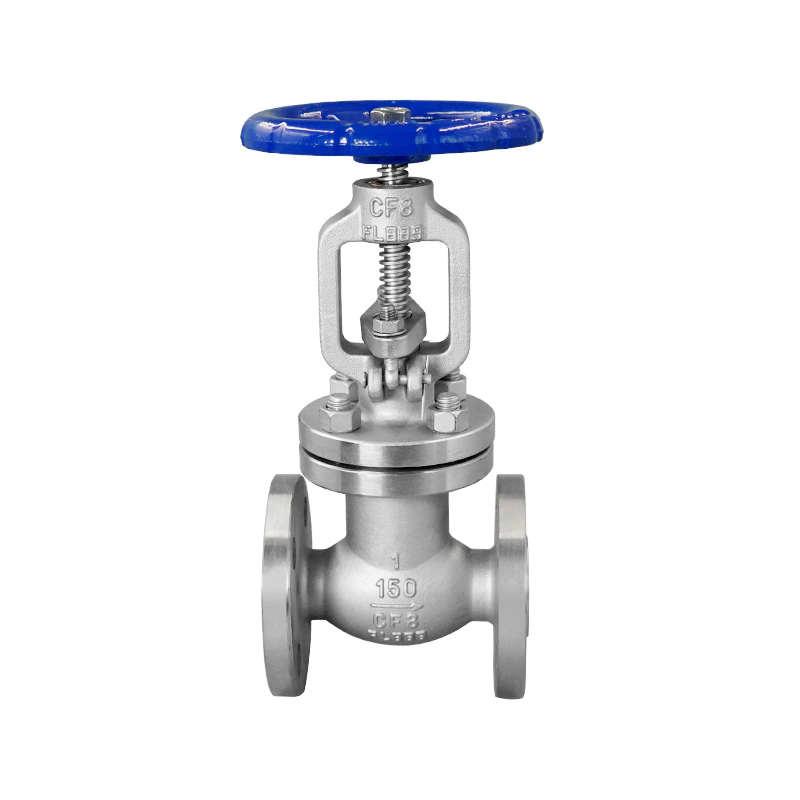

صمام الكرة الأرضية القياسي الأمريكي

American Standard Globe Valve هو صمام كروي ذو حواف تم تصميمه وتصنيعه وفقًا لمعايير ANSI الأمريكية للتحكم في تدفق خطوط الأنابيب الصناعية. يستخدم وصلة ذات حواف ويتحكم في معدل الإغلاق والتدفق المتوسط ​​من خلال الحركة الرأسية لقرص الصمام. يوفر هيكل الصمام الكروي حلاً عمليًا لتطبيقات خطوط الأنابيب التي تتطلب عزل التدفق وتنظيم التدفق.

يتبع التصميم ذو الحواف معايير ASME B16.5 وANSI B16.5، مما يدعم التوافق مع أنظمة الأنابيب ذات المعايير الأمريكية المقابلة. يتحرك قرص الصمام عموديًا مقابل مقعد الصمام، مما يسمح بتعديل مرور التدفق وفقًا لمتطلبات التشغيل. يتم إجراء الاختبار والفحص وفقًا لـ API 598 لدعم مراقبة الجودة والتحقق من أداء الصمام.

يعتبر American Standard Globe Valve مناسبًا لأنابيب العمليات الصناعية وأنظمة المياه والمعالجة الكيميائية وتطبيقات النفط والغاز وتوليد الطاقة وأنظمة خطوط الأنابيب الأخرى التي تتطلب الإغلاق والتحكم في التدفق. تتوفر خدمات OEM وODM لدعم أحجام الصمامات المخصصة، وتقييمات الضغط، والمواد، وتكوينات الحافة، وطرق التشغيل، والمتطلبات الأخرى الخاصة بالمشروع.

اتصل بنا
السابق:صمام كروي ملولب من النوع Bالتالي:صمام الكرة الأرضية ذو حواف
  • مواصفات
  • اتصل بنا
ميزات التصميم:
نهايات ذات حواف:
أسم B16.5، أنسي B16.5
الاختبار والتفتيش:
أبي 598

الأجزاء والمواد الرئيسية

البند جزء المادة الرئيسية
1 الجسم CF8  CF3  CF8M  CF3M  WCB
2 بونيه CF8  CF3  CF8M  CF3M  WCB
3 القرص CF8  CF3  CF8M  CF3M  WCB
4 الجذعية F304 F304L F316 F316L 2Cr13
5 الجذعية Nut سبائك النحاس
6 التعبئة PTFE الجرافيت المرن
7 طوقا PTFE طوقا الجرح الحلزوني
8 الغدة CF8  CF3  CF8M  CF3M  WCB
9 بولت ب8 ب7
10 الجوز A194-8 2H
11 عقارب QT400-17

الأبعاد الرئيسية

الحجم فئة 150 رطل                                   فئة 300 رطل
L D د1 د2 b ن-Φد د0 L D د1 د2 b ن-Φد د0
1/2" 108 90 88.9 60.3 34.9 10 4-Φ16 120 152 95 95.3 66.7 34.9 14.7 4-Φ16 140
3/4" 117 100 98.6 69.9 42.9 10.9 4-Φ16 120 178 115 117.3 82.6 42.9 16.3 4-Φ19 140
1" 127 110 108 79.4 50.8 11.6 4-Φ16 120 203 125 123.9 88.9 50.8 17.9 4-Φ19 160
1-1/4" 140 115 117.3 88.9 63.5 13.2 4-Φ16 160 216 135 133.3 98.4 63.5 19.5 4-Φ19 200
1-1/2" 165 125 127 98.4 73 14.7 4-Φ16 160 229 155 155.4 114.3 73 21.1 4-Φ22 220
2" 203 150 152.4 120.7 92.1 16.3 4-Φ19 200 267 165 165.1 127 92.1 22.7 8-Φ19 240
2-1/2" 216 180 177.8 139.7 104.8 17.9 4-Φ19 220 292 190 190.5 149.2 104.8 25.9 8-Φ22 260
3" 241 190 190.5 152.4 127 19.5 4-Φ19 240 318 210 209.5 168.3 127 29.4 8-Φ22 280
4" 292 230 228.6 190.5 157.2 24.3 4-Φ19 300 356 255 254 200 157.2 32.2 8-Φ22 350
5" 356 255 254 215.9 185.7 24.3 8-Φ22 350 400 280 279.4 235 185.7 35.4 8-Φ22 350
6" 406 280 279.4 241.3 215.9 25.9 8-Φ22 350 444 320 317.5 269.9 215.9 37.0 12-Φ22 400
8" 495 345 342.9 298.5 269.9 29 8-Φ22 450 559 380 381 330.2 269.9 41.7 12-Φ25 500
10" 622 405 406.4 362 323.8 30.6 12-Φ25 500 622 445 444.5 387.4 323.8 48.8 16-Φ29 550
12" 698 485 482.6 431.8 381 32.2 12-Φ25 600 711 521 520.7 450.8 381 51.3 16-Φ32 600
14" 787 535 533.4 476.3 412.8 35.4 12-Φ29 700 838 584 584.2 514.4 413 54.4 20- Φ32 700
16" 914 595 596.9 539.8 469.9 37 16-Φ29 800 864 648 647.7 571.5 470 57.6 20-Φ35 800

الأبعاد المذكورة أعلاه هي للإشارة فقط.
