صمام كروي ممتد من 3 قطع

بيت / منتجات / صمام كروي / صمام كروي ملحوم / صمام كروي ممتد من 3 قطع

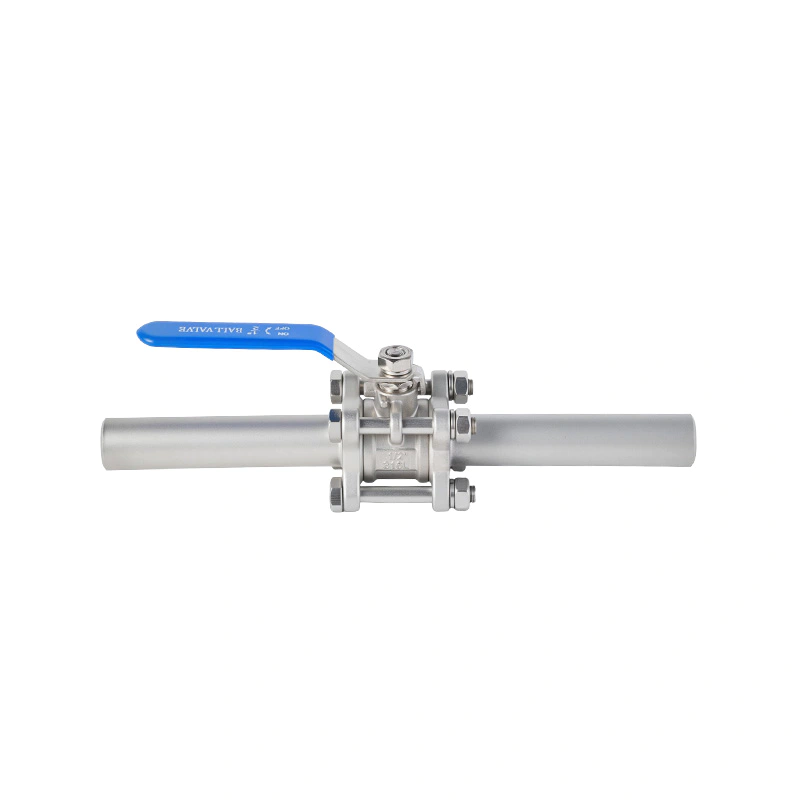

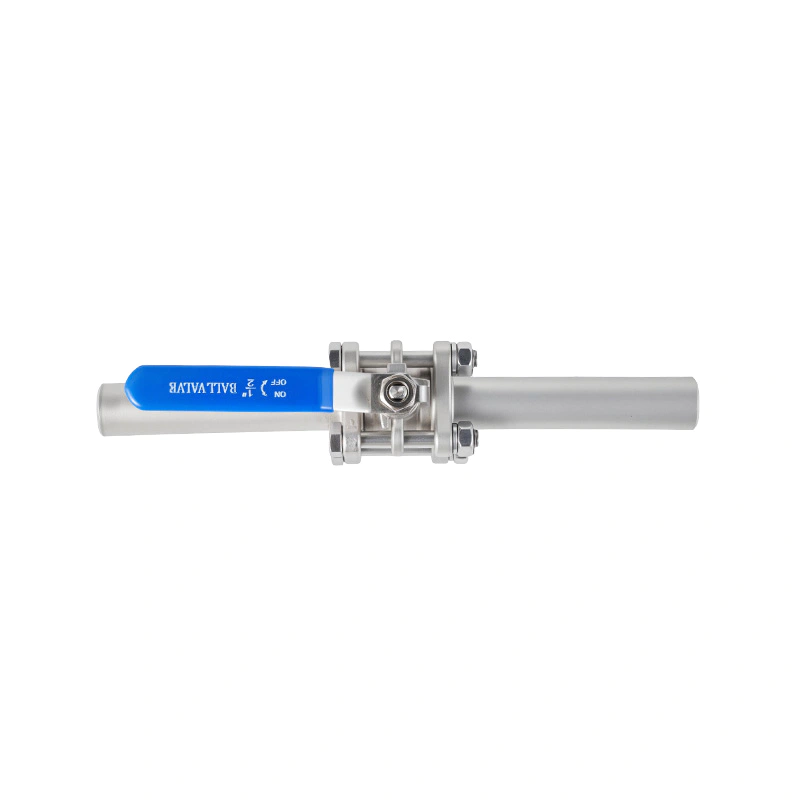

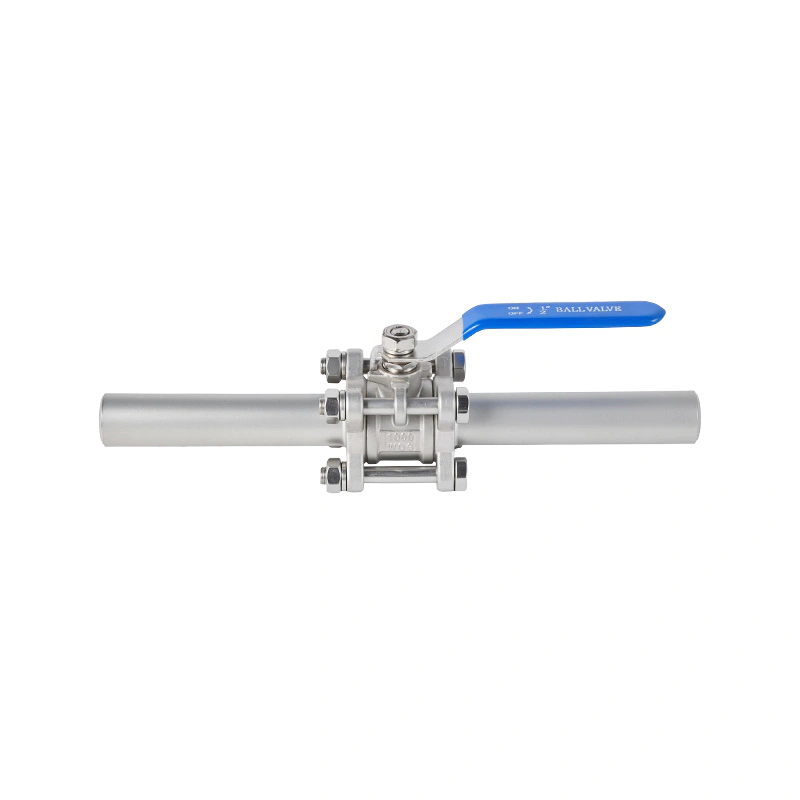

صمام كروي ممتد من 3 قطع

الصمام الكروي الممتد المكون من 3 قطع هو صمام كروي من النوع المنفصل مصمم لتطبيقات خطوط الأنابيب الملحومة. إنها تعتمد هيكل جسم الصمام المكون من ثلاث قطع القابل للفصل مع نهايات اللحام التناكبي الممتدة، مما يسمح للصمام بالتكامل مع أنظمة الأنابيب الملحومة مع الحفاظ على مكونات الختم والهيكل الداخلي بعيدًا عن الحرارة المباشرة لمنطقة اللحام. يوفر جسم الصمام المصبوب بدقة بنية ثابتة، بينما يدعم التصميم ذو التجويف الكامل التدفق السلس وتقليل مقاومة التدفق. يتوفر الصمام بمقبض اختياري قابل للقفل للتشغيل المتحكم فيه.

تساعد نهايات اللحام التناكبي الممتدة على خلق مسافة أكبر بين منطقة اللحام والمكونات الداخلية للصمام، مما يقلل من خطر تلف الختم والهيكل الداخلي الناتج عن درجات حرارة اللحام المرتفعة. كما يسمح الهيكل المقسم المكون من ثلاث قطع بالتفكيك المريح للفحص والتنظيف والصيانة. مع ضغط عمل يتراوح بين 1.6-2.5 ميجا باسكال ونطاق درجة حرارة التشغيل من -20 درجة مئوية إلى 120 درجة مئوية، أو ما يصل إلى 250 درجة مئوية في ظل ظروف محددة، يمكن للصمام التعامل مع الوسائط الشائعة بما في ذلك الماء والزيت والغاز.

يعتبر الصمام الكروي الممتد المكون من 3 قطع مناسبًا لخطوط أنابيب العمليات الصناعية وأنظمة المياه وتطبيقات النفط والغاز وأنظمة الأنابيب الملحومة الأخرى التي تتطلب عزلًا موثوقًا للتدفق. تتوفر خدمات OEM وODM لدعم أحجام الصمامات المخصصة، وأبعاد نهاية اللحام، والمواد، ودرجات حرارة التشغيل، وتقييمات الضغط، وتكوينات المقبض، والمتطلبات الأخرى الخاصة بالمشروع.

اتصل بنا
السابق:صمام كروي ملحوم ذو منصة عالية مكون من ثلاث قطعالتالي:صمام كروي خارجي مع أنبوب توصيل
  • مواصفات
  • اتصل بنا
ميزات التصميم:
جسم صمام مصبوب بدقة
ساق الصمام المضاد للانفصال
تصميم كامل التجويف
مقبض اختياري قابل للقفل
ضغط العمل: 1.6-2.5 ميجا باسكال
درجة حرارة التشغيل: -20 درجة مئوية إلى 120 درجة مئوية (250 درجة مئوية)
الوسائط المناسبة: الماء، الزيت، الغاز، إلخ.

المكونات والمواد الرئيسية

لا. المكونات المواد الرئيسية
1 جسم الصمام WCB CF8 CF8M CF3M
2 مقعد الصمام بتف ربتف
3 الكرة 304316316ل
4 غطاء محرك السيارة صمام WCB CF8 CF8M CF3M
5 غطاء محرك السيارة صمام 304
6 الجوز أ2-70 304
7 بولت أ2-70 304
8 ساق الصمام 304316316ل
9 غسالة التوجه بتف ربتف
10 التعبئة بتف ربتف
11 الغدة 304
12 مقبض 201304
13 غسالة الربيع 304
14 الجوز أ2-70 304
15 جهاز القفل 201304
16 مقبض sleeve بلاستيك


الأبعاد الرئيسية (مم)

الأبعاد د L H W
1/4" DN6 10.5 52 95
3/8" DN10 12 52 95
1/2" DN15 15 244 55 100
3/4" DN20 20 250 63 115
1" DN25 25 257 75 125
1-1/4" DN32 32 265 81 145
1-1/2" DN40 38 273 95 160
2" DN50 49 288 110 175
2-1/2" DN65 65 307 131 220
3" DN80 78 330 140 240
4" DN100 98 170 315

الأبعاد المذكورة أعلاه هي للإشارة فقط.
