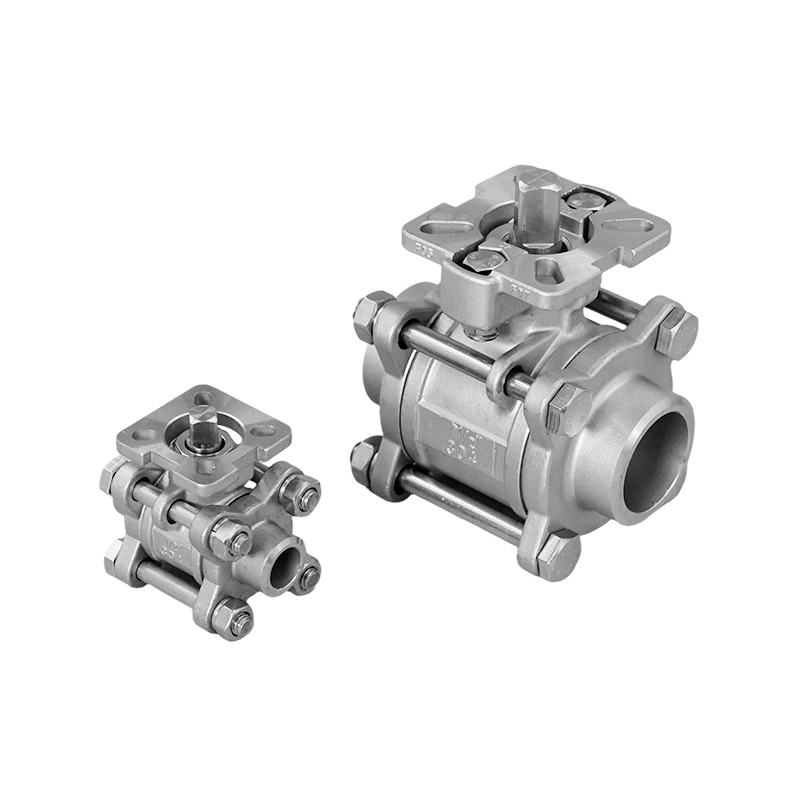

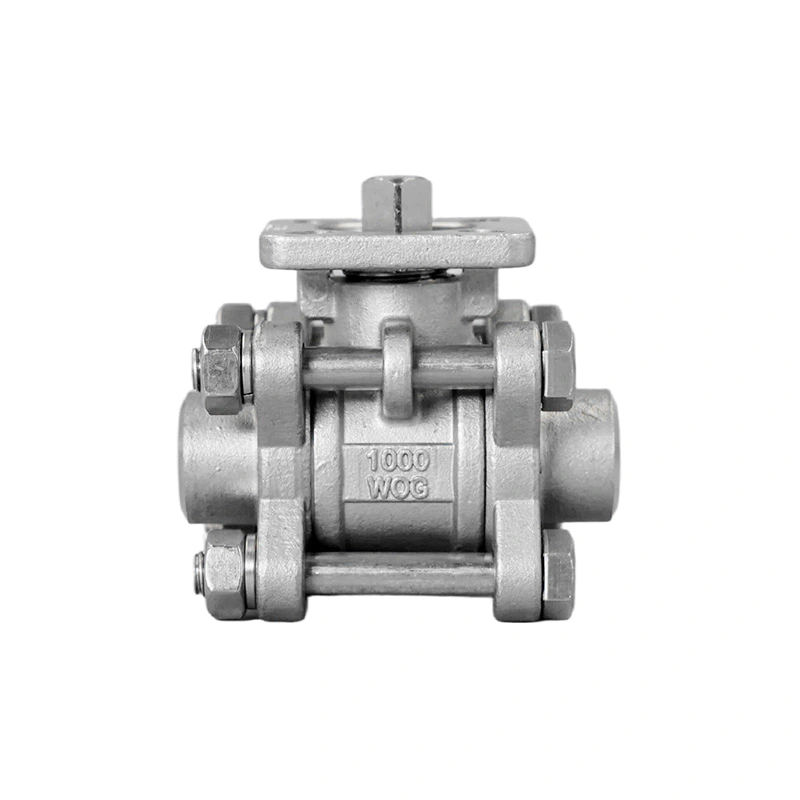

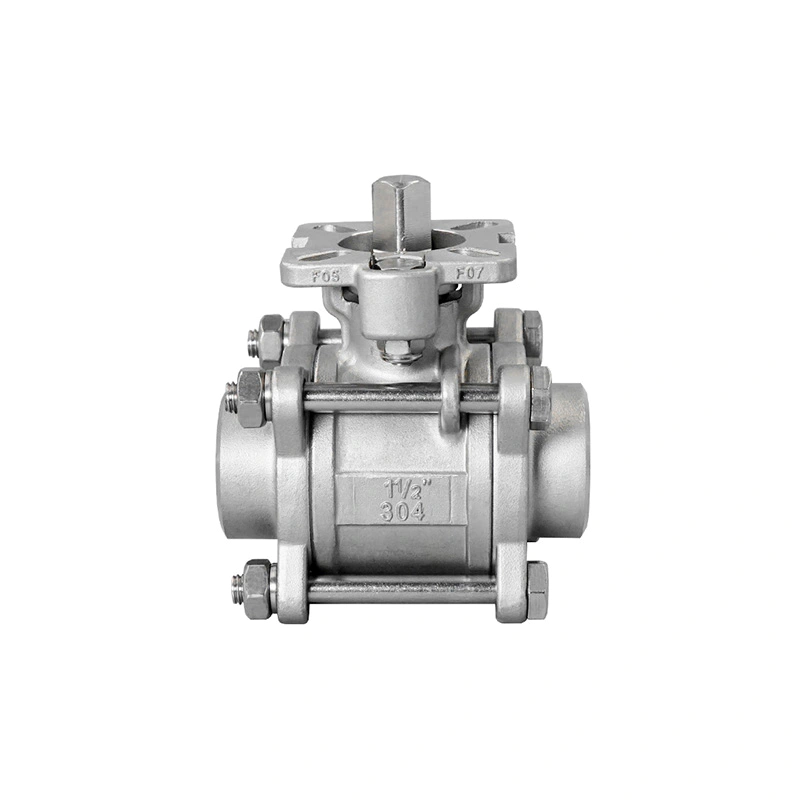

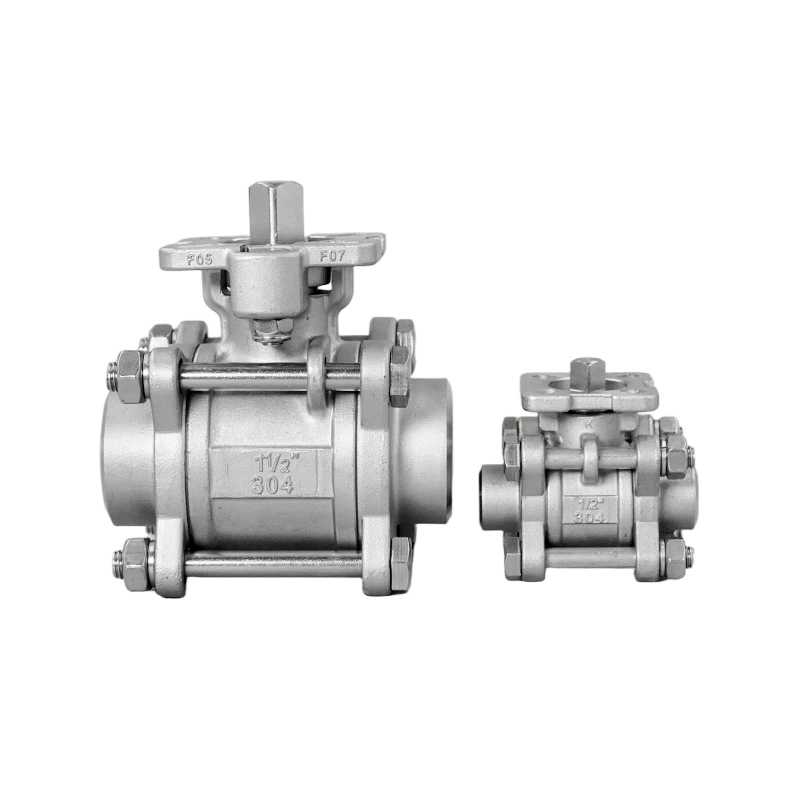

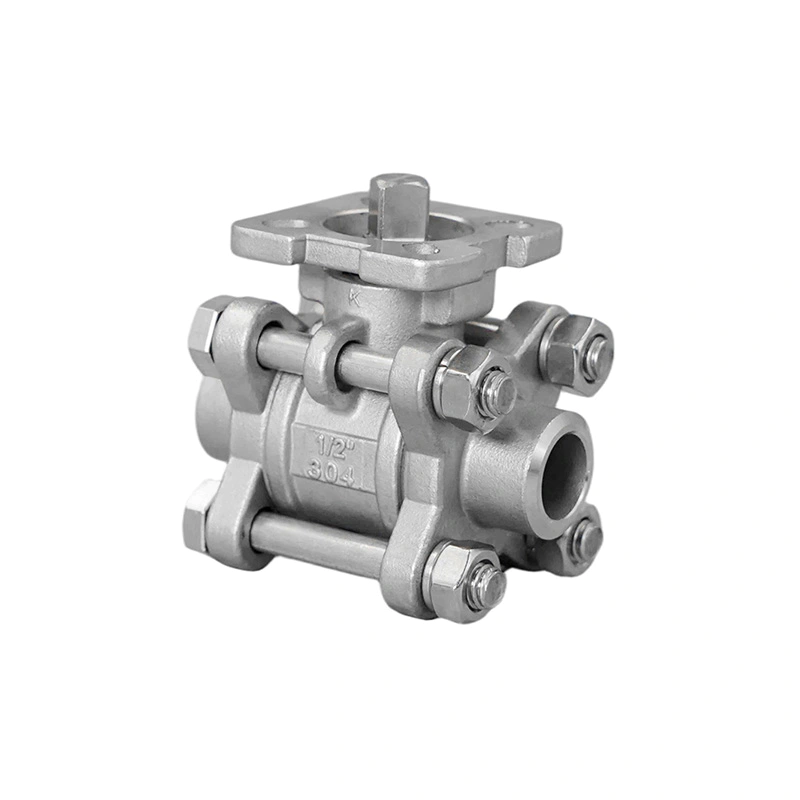

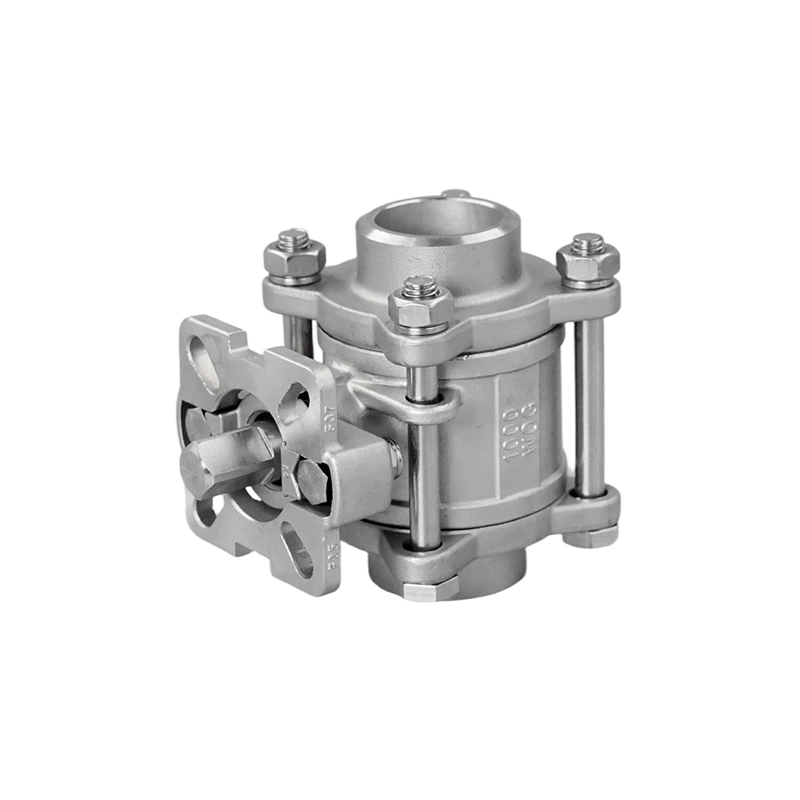

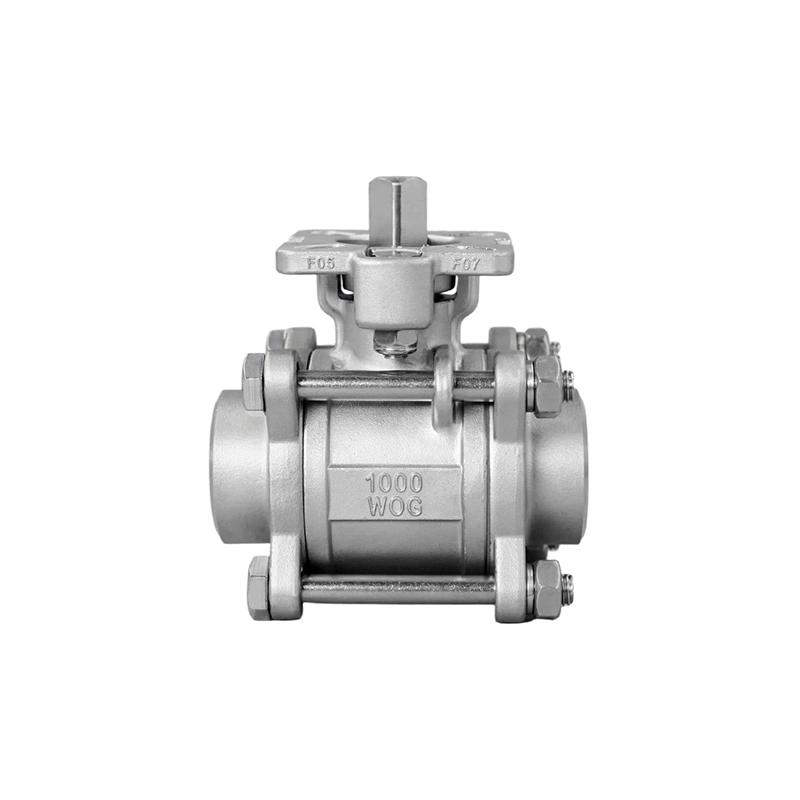

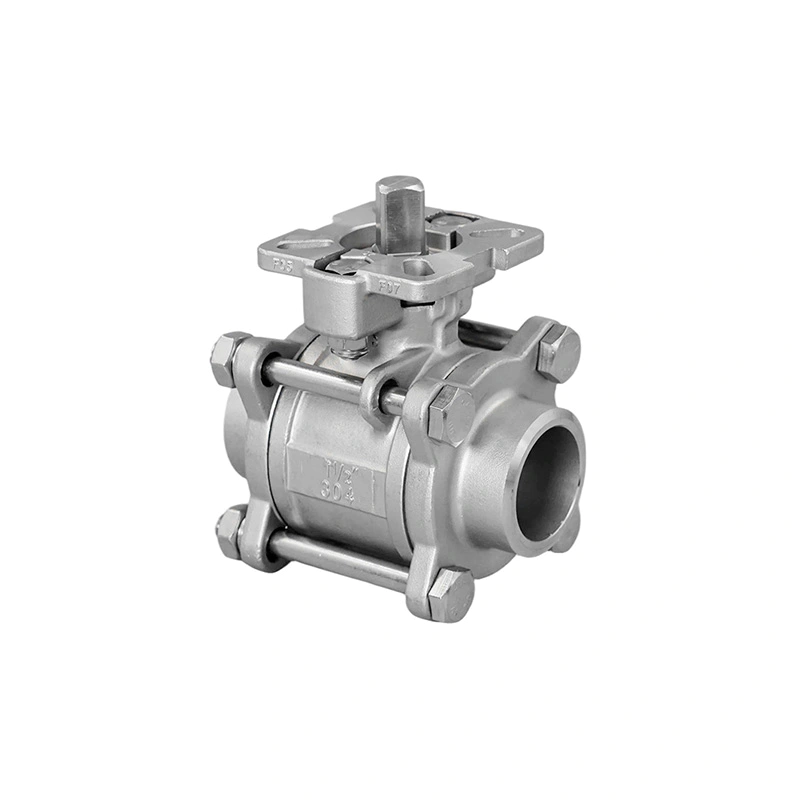

صمام كروي ملحوم ذو منصة عالية مكون من ثلاث قطع

الصمام الكروي الملحوم ذو المنصة العالية المكون من ثلاث قطع عبارة عن صمام كروي منقسم من ثلاث قطع مصمم للتحكم في تدفق خطوط الأنابيب الصناعية وأتمتة المشغل. إنها تعتمد هيكل جسم الصمام المطروق الذي تم تجميعه من الأجسام اليسرى واليمنى مع الجسم الأوسط، مما يوفر بناء مدمج مع تفكيك وتجميع مريح. تسمح لوحة التثبيت العالية القياسية ISO 5211 بالاتصال المباشر بالمشغلات الكهربائية والهوائية وغيرها من المحركات بدون أقواس أو لوحات توصيل إضافية. يتوفر الصمام مع وصلات نهائية ملولبة وذات حواف وملحومة بعقب لتناسب تكوينات الأنابيب المختلفة.

يوفر الجسم المصبوب الاستثماري بناءًا ثابتًا للصمام، بينما يعزز الجذع المقاوم للانفجار السلامة التشغيلية. يساعد تصميمه ذو المنفذ الكامل على الحفاظ على تدفق سلس للسوائل مع مقاومة منخفضة للتدفق، ويمكن استخدام مقبض اختياري قابل للقفل حيثما يلزم التشغيل اليدوي المتحكم فيه. يمكن تكوين الإصدارات المترابطة باستخدام معايير NPT أو BSP أو BSPT أو DIN 259/2999 أو Rc أو Rp. مع ضغط عمل يتراوح من 1.6 إلى 2.5 ميجا باسكال ونطاق درجة حرارة قابل للتطبيق يتراوح من -20 درجة مئوية إلى 120 درجة مئوية، أو ما يصل إلى 250 درجة مئوية في ظل ظروف محددة، يكون الصمام مناسبًا للمياه والنفط والغاز والوسائط المتوافقة الأخرى.

يعتبر الصمام الكروي الملحوم ذو المنصة العالية المكون من ثلاث قطع مناسبًا لأنابيب العمليات الصناعية وأنظمة المياه وتطبيقات النفط والغاز وأتمتة المعدات وأنظمة خطوط الأنابيب التي تتطلب تركيب مشغل مباشر. تتوفر خدمات OEM وODM لدعم أحجام الصمامات المخصصة، وأنواع الاتصال، ومعايير الخيوط، والمواد، وتكوينات المشغل، وتقييمات الضغط، ونطاقات درجة الحرارة، والمتطلبات الأخرى الخاصة بالمشروع.

اتصل بنا
السابق:لا مقال سابقالتالي:صمام كروي ممتد من 3 قطع
  • مواصفات
  • اتصل بنا
ميزات التصميم:
هيئة صب الاستثمار
جذع مقاوم للنفخ
تصميم منفذ كامل
مقبض قابل للقفل متاح كخيار
معيار الموضوع:
معاهدة عدم انتشار الأسلحة النووية، بسب، بسبت، DIN259 / 2999، أرسي، روبية
ضغط العمل: 1.6 ~ 2.5MPa
درجة الحرارة المطبقة:
-20 درجة مئوية ~ 120 درجة مئوية (250 درجة مئوية)
الوسط المطبق: الماء، الزيت، الغاز، إلخ

الأجزاء والمواد الرئيسية

البند جزء الرئيسية المادة
1 الجذعية 304316316ل
2 الجسم CF8 CF8M CF3M
3 الجوز الغدة 304
4 الجذعية Packing بتف ربتف
5 غسالة التوجه بتف ربتف
6 الكرة 304316316ل
7 مقعد الصمام بتف ربتف
8 بونيه CF8 CF8M CF3M
9 بولت A2-70
10 الجوز 304
11 غسالة الربيع 304

الأبعاد الرئيسية

الحجم د L H C ISO5211 H1
1/2" DN15 15 72 42 9 F03/F04 11
3/4" DN20 20 80 50 9 F03/F04 11
1" DN25 25 90 52 11 F04/F05 13
1-1/4" DN32 32 103 65 11 F04/F05 13
1-1/2" DN40 38 112 74 14 F05/F07 16
2" DN50 49 138 82 14 F05/F07 16-19
2-1/2" DN65 65 180 110 17 F07/F10 17-20
3" DN80 78 205 118 17 F07/F10 17-20
4" DN100 98 252 130 17 F07/F10 17-20

الأبعاد المذكورة أعلاه هي للإشارة فقط.
