صمام فحص الرفع ذو حواف

بيت / منتجات / صمام الفحص / صمام فحص الرفع ذو حواف

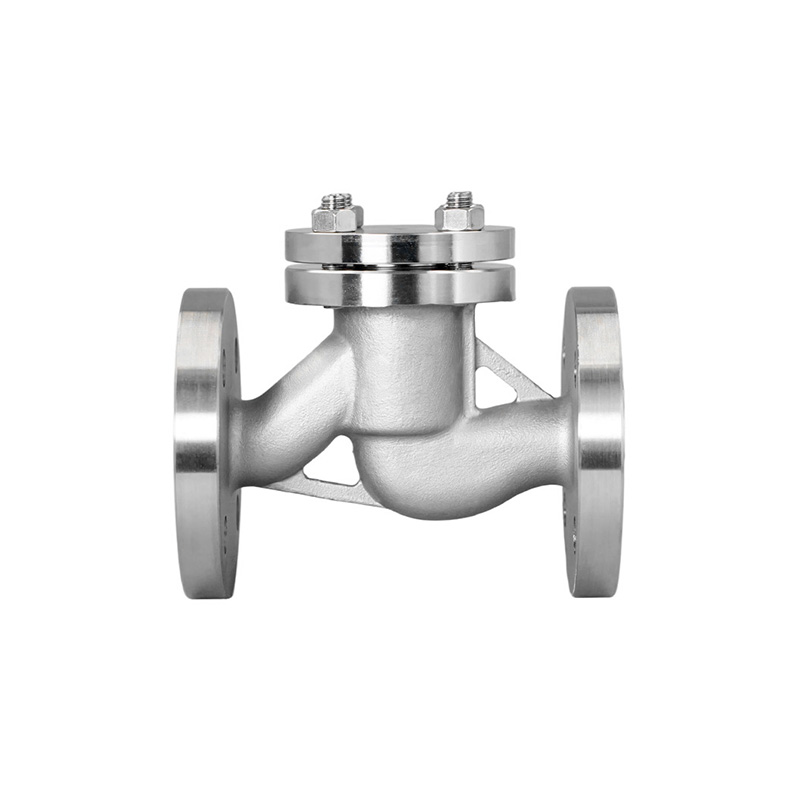

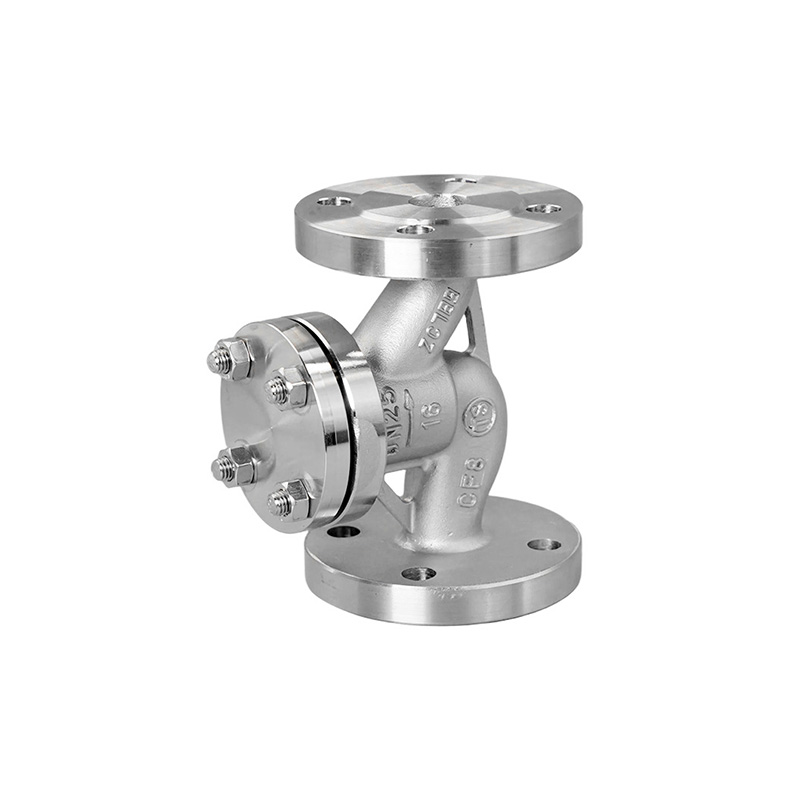

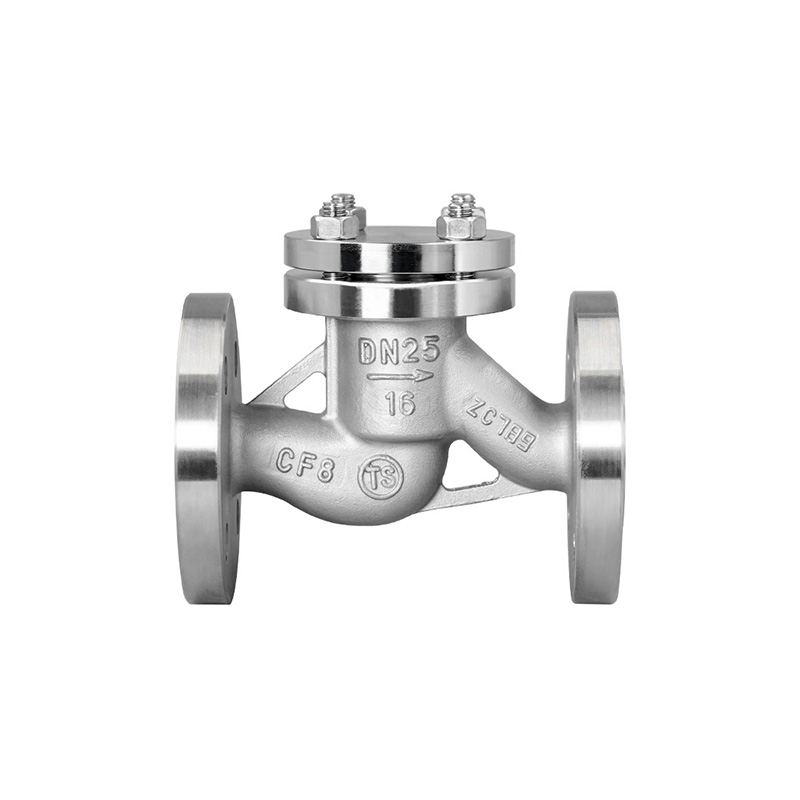

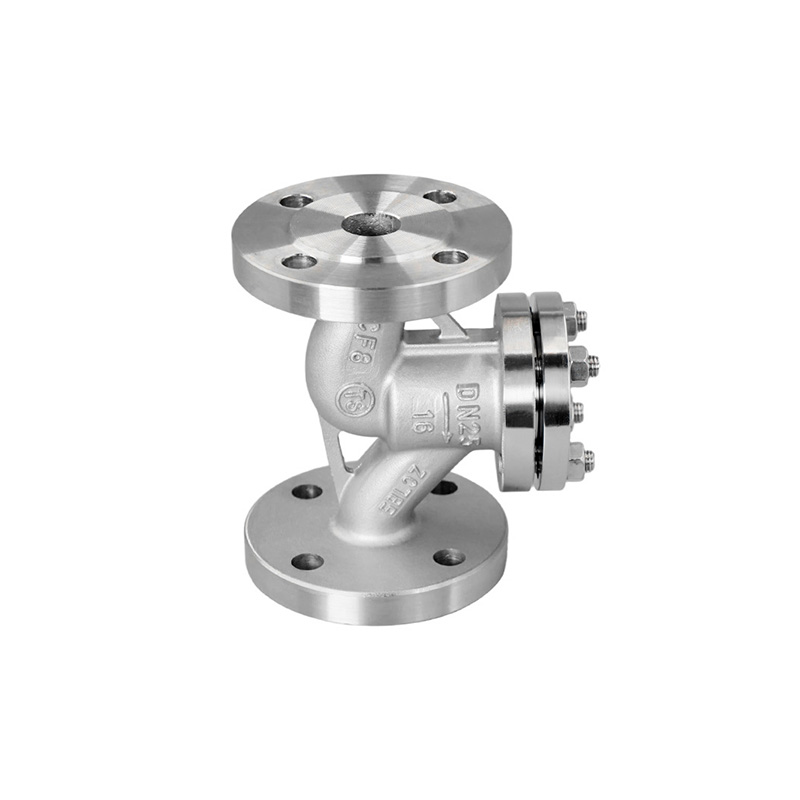

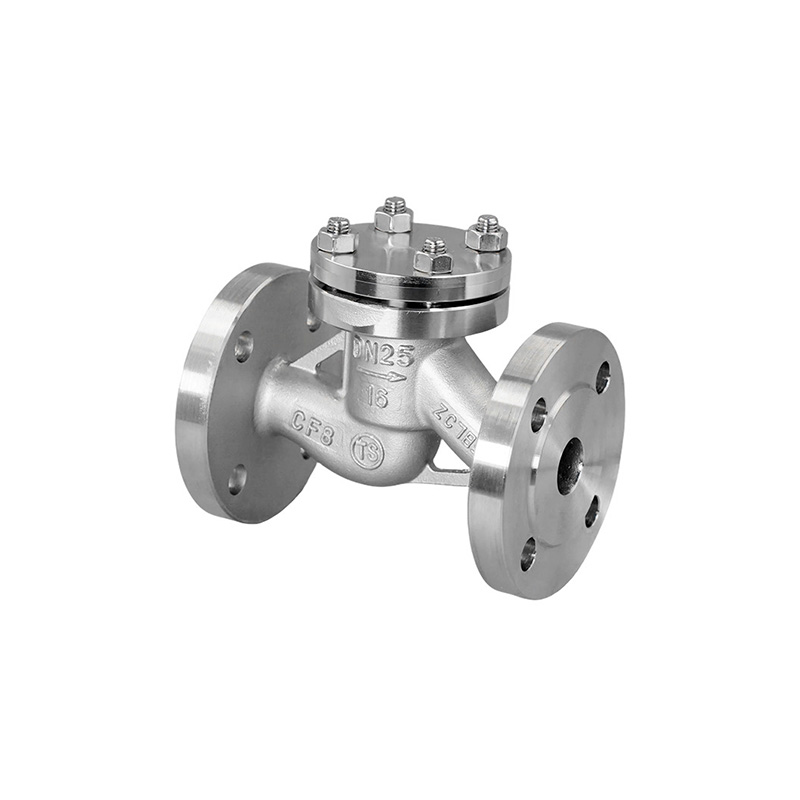

صمام فحص الرفع ذو حواف

صمام فحص الرفع ذو الحواف هو صمام فحص أفقي من نوع الرفع مصمم لمنع التدفق العكسي المتوسط ​​تلقائيًا في أنظمة خطوط الأنابيب الصناعية. لا يتطلب أي محرك خارجي يدوي أو كهربائي ويتم فتحه أو إغلاقه وفقًا للضغط واتجاه التدفق للوسط. مع هيكل الرفع المستقيم، يتم دفع قرص الصمام لأعلى عن طريق ضغط السائل الأمامي للسماح بالتدفق السلس. عند حدوث تدفق عكسي أو انعكاس الضغط، يُغلق القرص تحت وزنه وضغطه العكسي، مما يساعد على منع تلف المعدات وأخطاء خطوط الأنابيب الناتجة عن التدفق العكسي.

توفر الوصلة ذات الحواف تركيبًا ثابتًا وتفكيكًا وصيانة مريحة، مع دعم التكامل مع خطوط أنابيب الفلنجة القياسية الصناعية. تم تصميم الصمام كجهاز حماية تلقائي لخطوط الأنابيب للأنظمة التي تتطلب منع التدفق العكسي. يمكن تصنيع نهايات الحواف وفقًا لمعايير JB/T 79-2015 وGB/T 9124.1-2019، مع إجراء الاختبار والفحص وفقًا لمعايير GB/T 26480-2011، وGB/T 13927-2022، وJB/T 9092-1999.

يعد صمام فحص الرفع ذو الحواف مناسبًا لأنظمة المياه الصناعية وخطوط أنابيب العمليات وحماية المعدات والتطبيقات الأخرى حيث يجب التحكم في التدفق العكسي تلقائيًا. يمكن أن تدعم خدمات OEM وODM تخصيص حجم الصمام ومواد الجسم ومعايير الحافة وتقييمات الضغط والمتطلبات الأخرى الخاصة بالمشروع.

اتصل بنا
السابق:صمام فحص عمودي ذو حوافالتالي:صمام فحص التأرجح ذو الحواف القياسية الأمريكية
  • مواصفات
  • اتصل بنا
ميزات التصميم:
نهايات ذات حواف:
جي بي/تي 79-2015، جيجابايت/تي 9124.1-2019
الاختبار والتفتيش:
جيجابايت/T 26480-2011، جيجابايت/T 13927-2022
جي بي/تي 9092-1999


الأجزاء والمواد الرئيسية

البند جزء المادة الرئيسية
1 الجسم CF8 CF3 CF8M CF3M WCB
2 بونيه CF8 CF3 CF8M CF3M WCB
3 القرص CF8 CF3 CF8M CF3M WCB
4 طوقا PTFE طوقا الجرح الحلزوني
5 بولت ب8 ب7
6 الجوز A194-8 2H

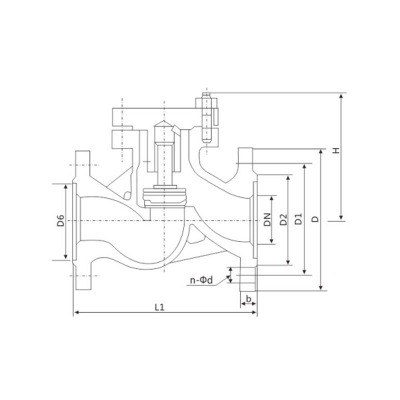

الأبعاد الرئيسية (PN16) GB/T 9124.1-2019

الاسم المميز L D د1 د2 ب-و ن-Φد
15 130 95 65 45 16-2 4-Φ14
20 150 105 75 58 18-2 4-Φ14
25 160 115 85 68 18-2 4-Φ14
32 180 140 100 78 18-2 4-Φ18
40 200 150 110 88 18-3 4-Φ18
50 230 165 125 102 18-3 4-Φ18
65 290 185 145 122 18-3 8-Φ18
80 310 200 160 138 20-3 8-Φ18
100 350 220 180 158 20-3 8-Φ18
125 400 250 210 188 22-3 8-Φ18
150 480 265 240 212 22-3 8-Φ22
200 600 340 295 268 24-3 12-Φ22
250 650 405 355 320 26-3 12-Φ26
300 750 460 410 378 28-3 12-Φ26

الأبعاد المذكورة أعلاه هي للإشارة فقط.
