صمام فحص التأرجح ذو الحواف

بيت / منتجات / صمام الفحص / صمام فحص التأرجح ذو الحواف

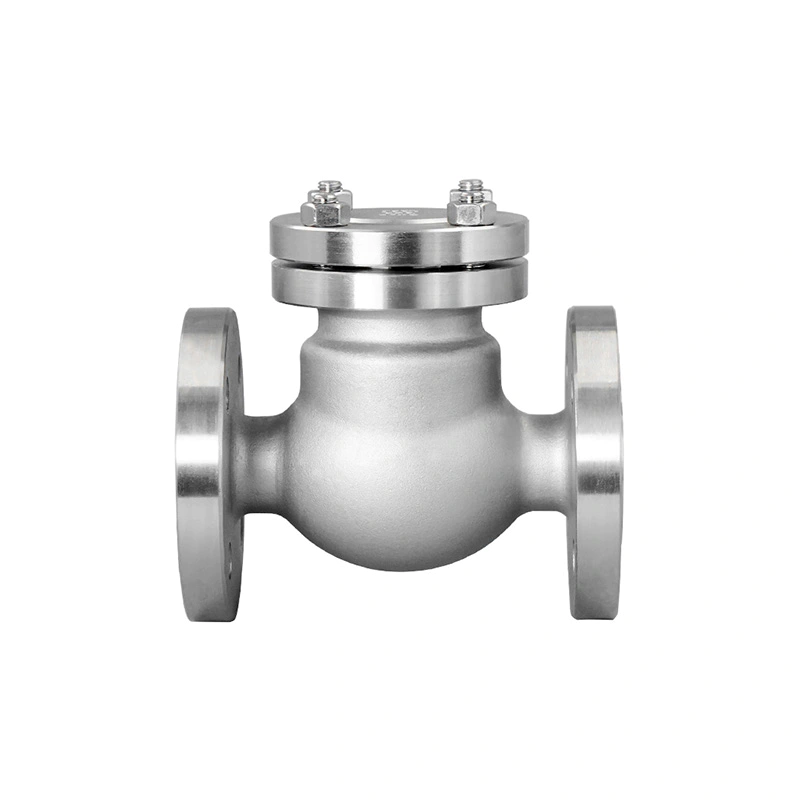

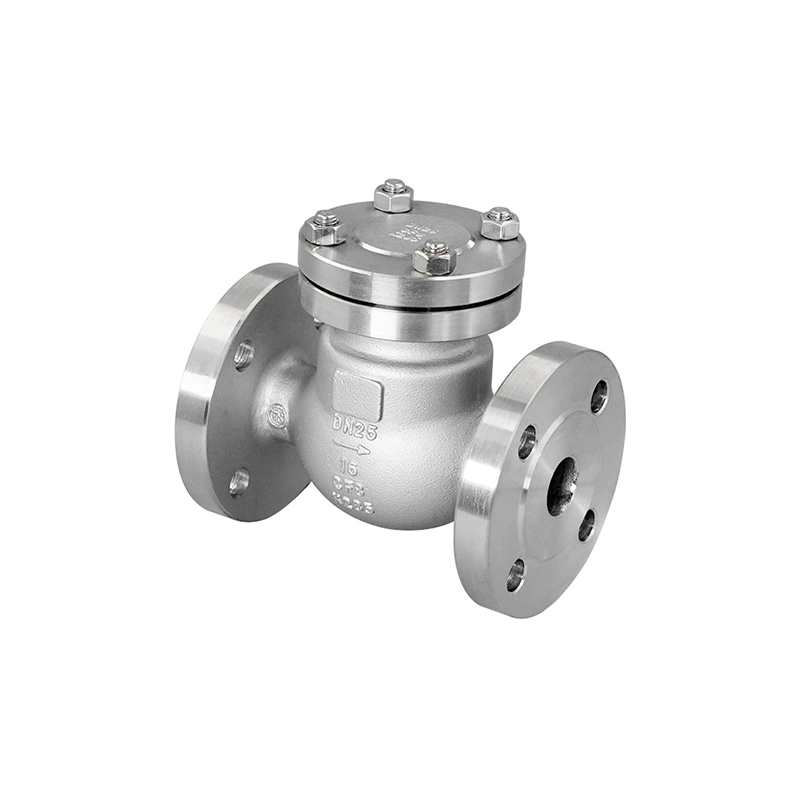

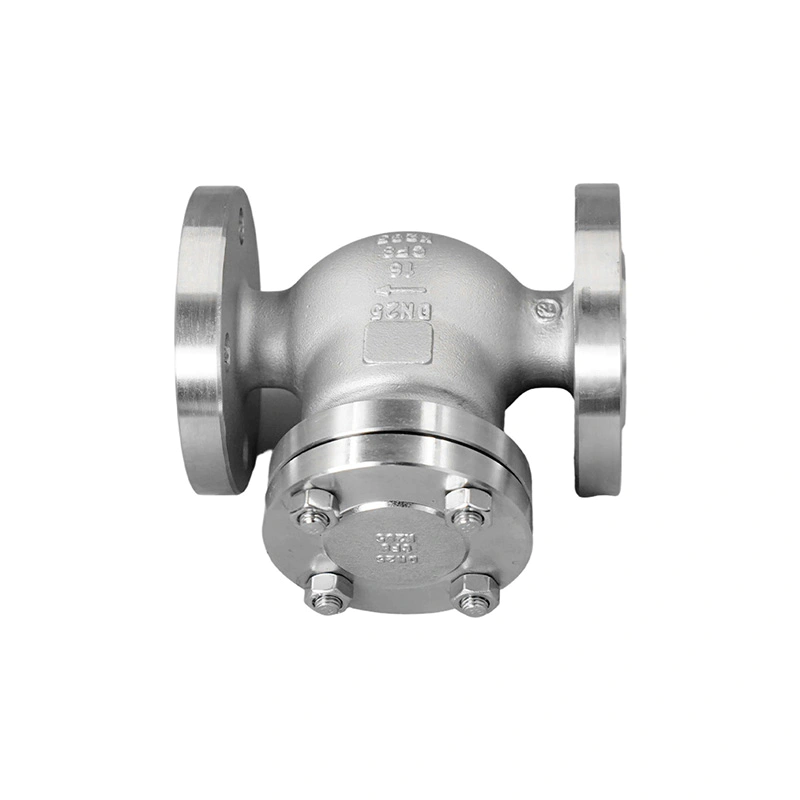

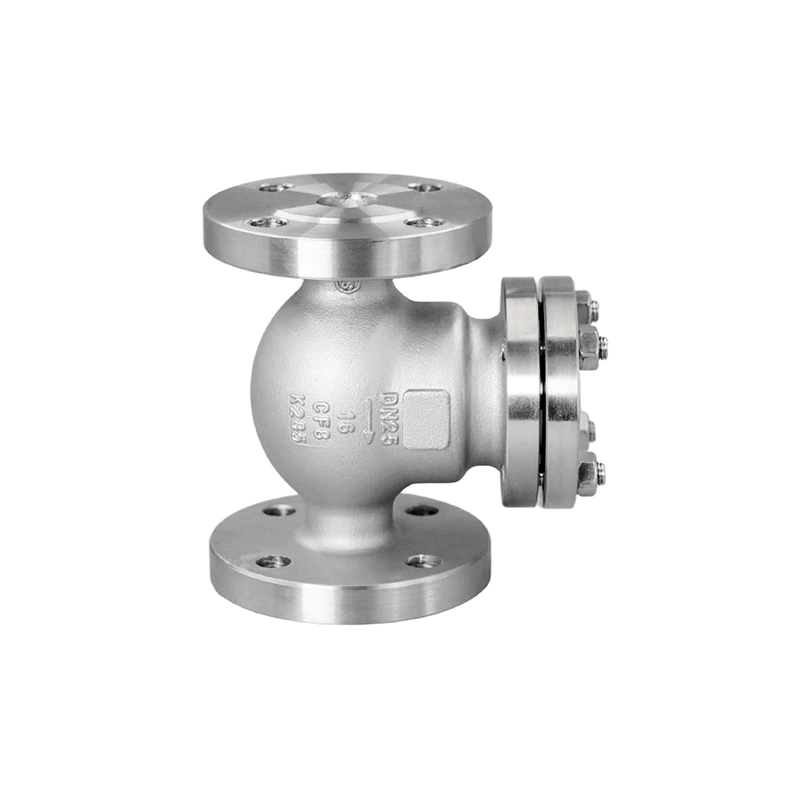

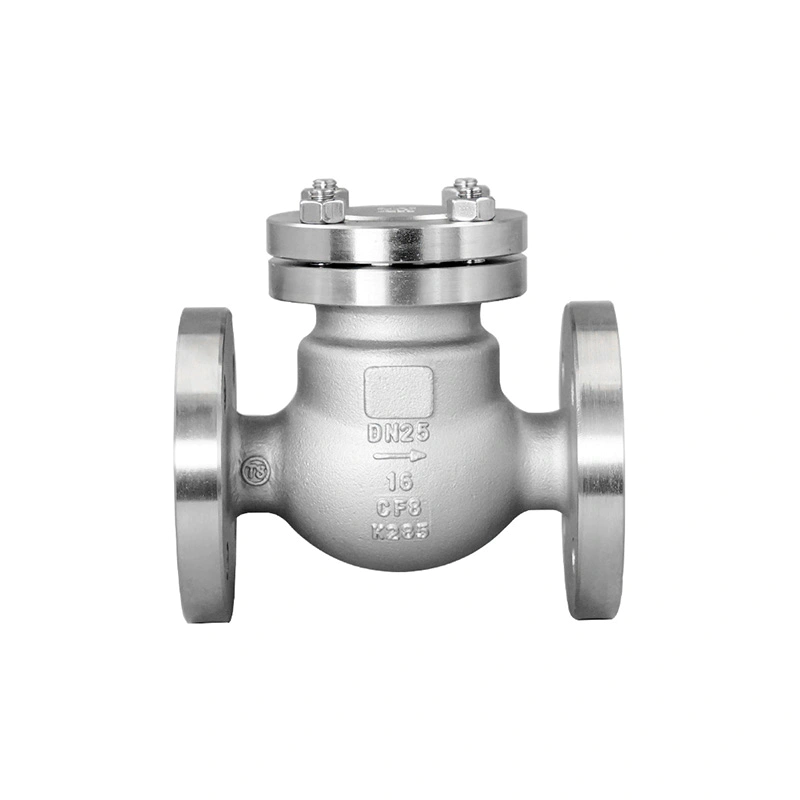

صمام فحص التأرجح ذو الحواف

صمام فحص التأرجح ذو الحواف هو الصمام أحادي الاتجاه الأكثر استخدامًا لخطوط الأنابيب ذات القطر الكبير والضغط المتوسط إلى المنخفض. يتم فتحه وإغلاقه تلقائيًا استجابةً لضغط الوسط، مما يسمح بالتدفق في اتجاه واحد فقط ويمنع التدفق العكسي. مبدأ التشغيل: التدفق الأمامي—يدفع ضغط الوسط رفرف الصمام على شكل قرص إلى الفتح؛ يدور الرفرف حول عمود الدبوس لفتحه، مما يسمح بالتدفق دون عائق. التدفق العكسي—تتسبب القوة المشتركة لضغط الوسط ووزن رفرف الصمام في تأرجح الرفرف مرة أخرى على مقعد الصمام، مما يؤدي إلى إنشاء ختم محكم ومنع التدفق العكسي.

اتصل بنا
السابق:صمام فحص التأرجح ذو الحواف القياسي الأمريكيالتالي:لا مقال لاحق
  • مواصفات
  • اتصل بنا
مميزات التصميم:
الأطراف ذات الحواف:
JB/T 79-2015، GB/T 9124.1-2019
الاختبار والتفتيش:
GB/T 26480-2011، GB/T 13927-2022
JB/T 9092-1999

الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1  جسم CF8 CF3 CF8M CF3M WCB
2  غطاء المحرك CF8 CF3 CF8M CF3M WCB
3  قرص CF8 CF3 CF8M CF3M WCB
4  حشية حشية الجرح الحلزونية المصنوعة من مادة PTFE
5  الترباس ب8 ب7
6  بندق A194-8 2H


الأبعاد الرئيسية (PN16) GB/T 9124.1-2019

دي إن ل د د1 د2 ب ف ن-Φد
15  130  95  65  45  16-2 4-Φ14
20  150  105  75  58  18-2 4-Φ14
25  160  115  85  68  18-2 4-Φ14
32  180  140  100  78  18-2 4-Φ18
40  200  150  110  88  18-3 4-Φ18
50  230  165  125  102  18-3 4-Φ18
65  290  185  145  122  18-3 8-Φ18
80  310  200  160  138  20-3 8-Φ18
100  350  220  180  158  20-3 8-Φ18
125  400  250  210  188  22-3 8-Φ18
150  480  285  240  212  22-3 8-Φ22
200  550  600  340  295  268  24-3 12-Φ22
250  650  730  405  355  320  26-3 12-Φ26
300  750  850  460  410  378  28-4 12-Φ26
350  850  980  520  470  438  30-4 16-Φ26
400  950  1100  580  525  490  32-4 16-Φ30
450  1050  640  585  550  40-4 20-Φ30
500  1150  705  650  610  44-4 20-Φ33
600  1350  840  770  725  54-5 20-Φ36

الأبعاد المذكورة أعلاه هي للإشارة فقط.
