صمام فحص تأرجح أحادي القرص من رقاقة H74

بيت / منتجات / صمام الفحص / صمام فحص تأرجح أحادي القرص من رقاقة H74

صمام فحص تأرجح أحادي القرص من رقاقة H74

H74 عبارة عن صمام فحص تأرجح أحادي القرص من نوع الرقاقة، يتميز بأبعاده القصيرة للغاية وجهًا لوجه، وآلية تأرجح القرص الواحد، وتركيبه على شكل رقاقة. تم تصميمه في المقام الأول لتطبيقات الضغط المتوسط إلى العالي ذات القطر الكبير في البيئات ذات المساحة المحدودة، مما يوازن بين متطلبات الإغلاق السريع ومقاومة التدفق المنخفضة. إلى جانب طرازي H71 (نوع الرفع) وH76 (القرص المزدوج)، فهو يمثل خيارًا رئيسيًا بين صمامات الفحص على شكل رقاقة.

اتصل بنا
السابق:صمام فحص التأرجح ذو القرص المزدوج H76التالي:صمام فحص الرقاقة H71
  • مواصفات
  • اتصل بنا
مميزات التصميم:
الاختبار والتفتيش:
GB/T 13927-2022، API598


الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1 جسم CF8 CF3 CF8M CF3M WCB
2  قرص CF8 CF3 CF8M CF3M WCB
3  الترباس الفولاذ المقاوم للصدأ

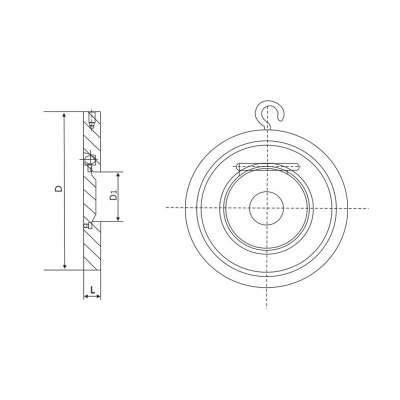

الأبعاد الرئيسية

دي إن ل د1 د
PN1.0/1.6 ميجا باسكال PN2.5/4.0 ميجا باسكال 1.0 ميجا باسكال 1.6 ميجا باسكال 2.5 ميجا باسكال 4.0 ميجا باسكال
50  15  19  25  104  104  109  109
65  15  19  38  125  125  129  129
80  16  19  46  140  140  144  144
100  16  19  71.5  160  160  170  170
125  17  19  95  185  185  196  196
150  19  29  114  220  220  226  226
200  26  29  140  270  270  286  293
250  29  38  188  330  330  343  355
300  38  45  216  380  386  403  420
350  38  51  263  440  446  460  477
400  48  55  305  491  495  517  549
450  48  60  356  541  558  567  574
500  58  70  406  596  620  622  626
600  68  78  482  698  732  734  745
700  70  80  562  802  802  831  /
800  75  95  664  910  910  942  /
900  75  95  738  1018  1012  1040  /
1000  90  100  846  1124  1126  1155  /

الأبعاد المذكورة أعلاه هي للإشارة فقط.
