صمام فحص التأرجح ذو القرص المزدوج H76

بيت / منتجات / صمام الفحص / صمام فحص التأرجح ذو القرص المزدوج H76

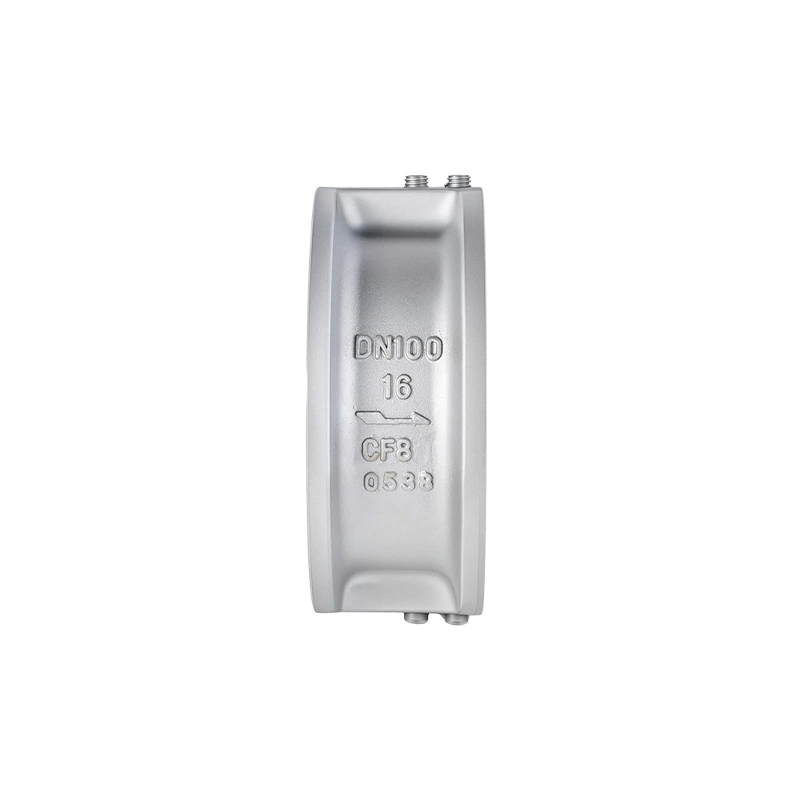

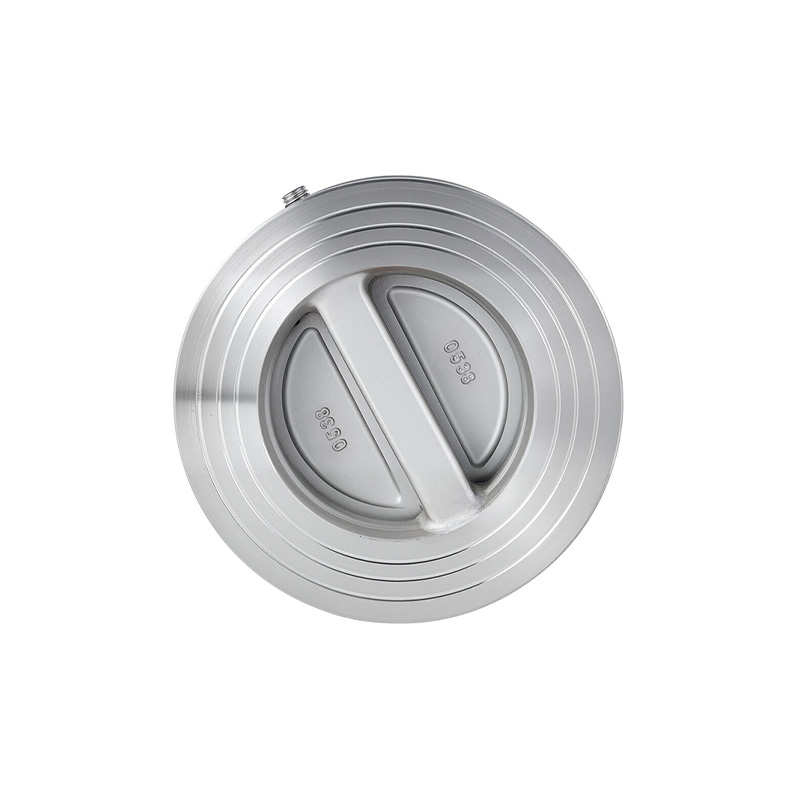

صمام فحص التأرجح ذو القرص المزدوج H76

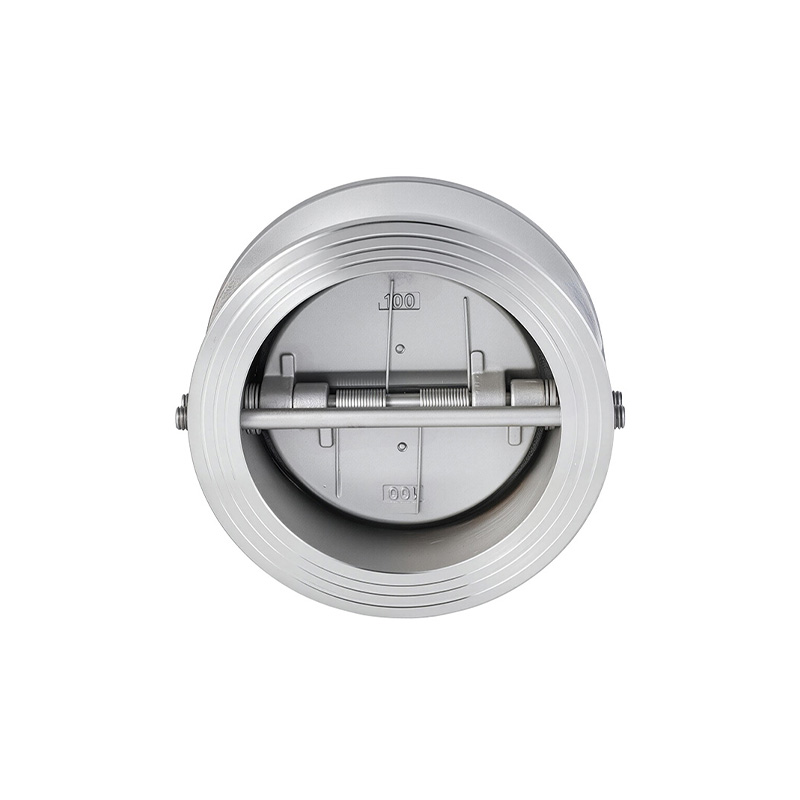

تم تصميم سلسلة H76 خصيصًا لخطوط الأنابيب عالية التدفق —DN40 وما فوق— حيث تكون مساحة التثبيت محدودة. ويتميز بآلية تأرجح متناظرة ثنائية القرص مقترنة بتصميم تركيب رفيع للغاية على شكل رقاقة، مما يوفر ثلاث مزايا أساسية: القدرة على التكيف مع أقطار الأنابيب الكبيرة، ومقاومة التدفق المنخفضة للغاية، وعملية الفتح والإغلاق السلسة والمستقرة. تتكون أقراص الصمام من زوج من الألواح المنحنية المتماثلة التي تدور بشكل متزامن حول عمود مركزي مزدوج الدبوس؛ بمجرد فتحها بالكامل، تستقر الأقراص بشكل متساطح على الجدار الداخلي لجسم الصمام، مما يضمن مسار تدفق دون عائق.

اتصل بنا
السابق:صمام فحص الرفع الصامت ذو الحواف المصنوع من الفولاذ المقاوم للصدأ HC41Xالتالي:صمام فحص تأرجح أحادي القرص من رقاقة H74
  • مواصفات
  • اتصل بنا
مميزات التصميم:
الاختبار والتفتيش:
GB/T 13927-2022، API598

الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1 جسم CF8 CF3 CF8M CF3M WCB
2 قرص CF8 CF3 CF8M CF3M WCB
3 حلقة الضغط CF8 CF3 CF8M CF3M WCB
4 غسالة زنبركية الفولاذ المقاوم للصدأ

الأبعاد الرئيسية (PN10-PN16)

دي إن ل د د3 د2
40  60  92  46  41
50  60  105  75  52
65  67  127  92  66
80  73  140  92  82
100  73  160  112  102
125  86  199  145  125
150  98  218  169  152
200  127  272  212  201
250  146  328  259  250
300  181  380  310  302
350  184  438  368  348
400  191  488  419  400
450  203  542  455  450
500  219  597  505  500
600  222  698  605  600
700  305  811  700  698
800  305  918  800  796
900  368  1018  903  898
1000  432  1124  1055  1050
1200  524  1340  1205  1200

 الأبعاد المذكورة أعلاه هي للإشارة فقط.
