صمام كروي رقيق من الرقاقة

بيت / منتجات / صمام كروي / صمام كروي ذو حواف / صمام كروي رقيق من الرقاقة

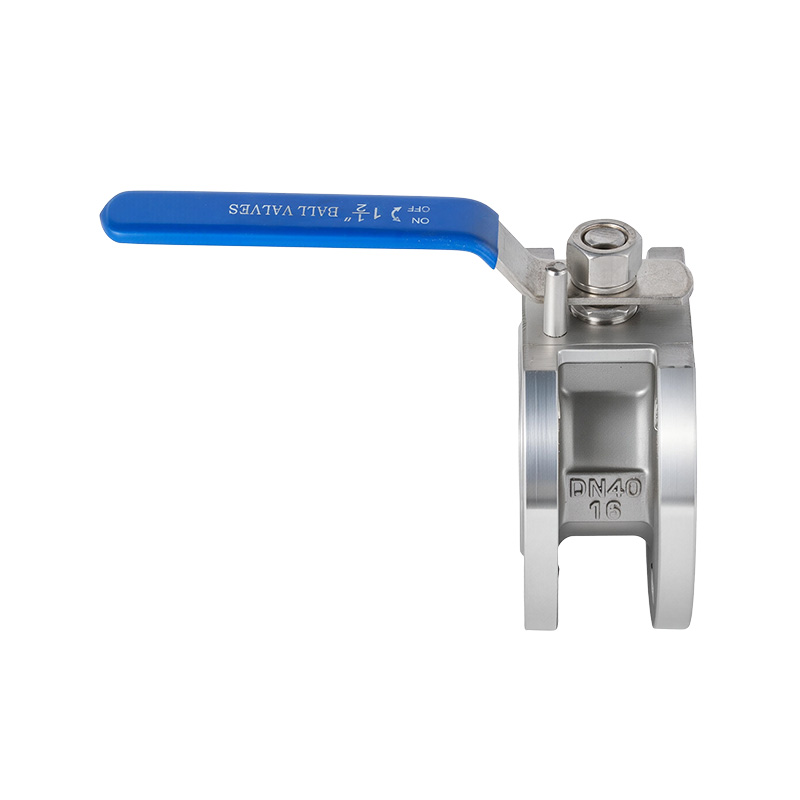

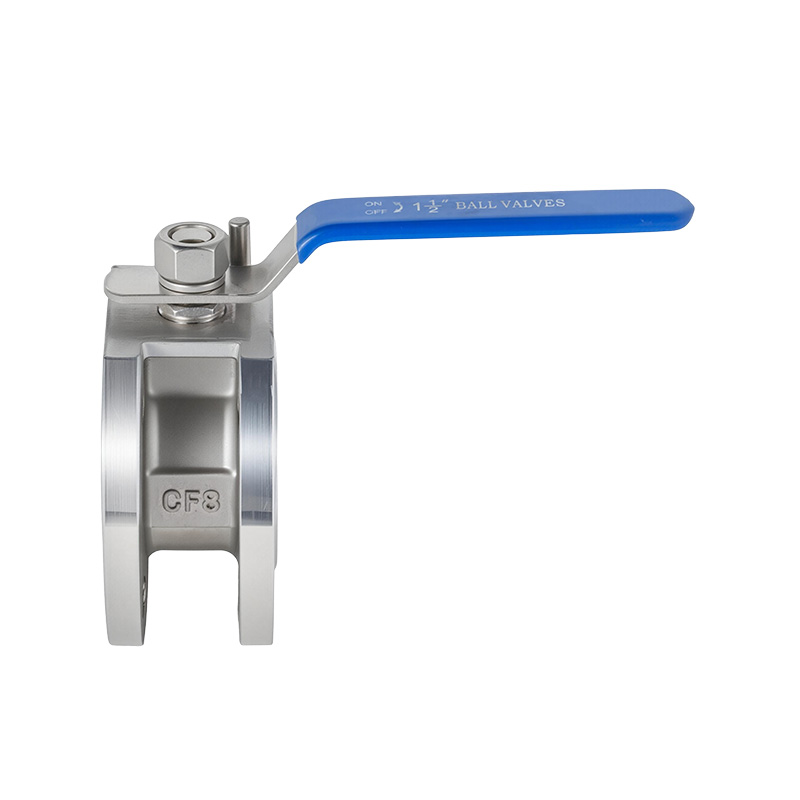

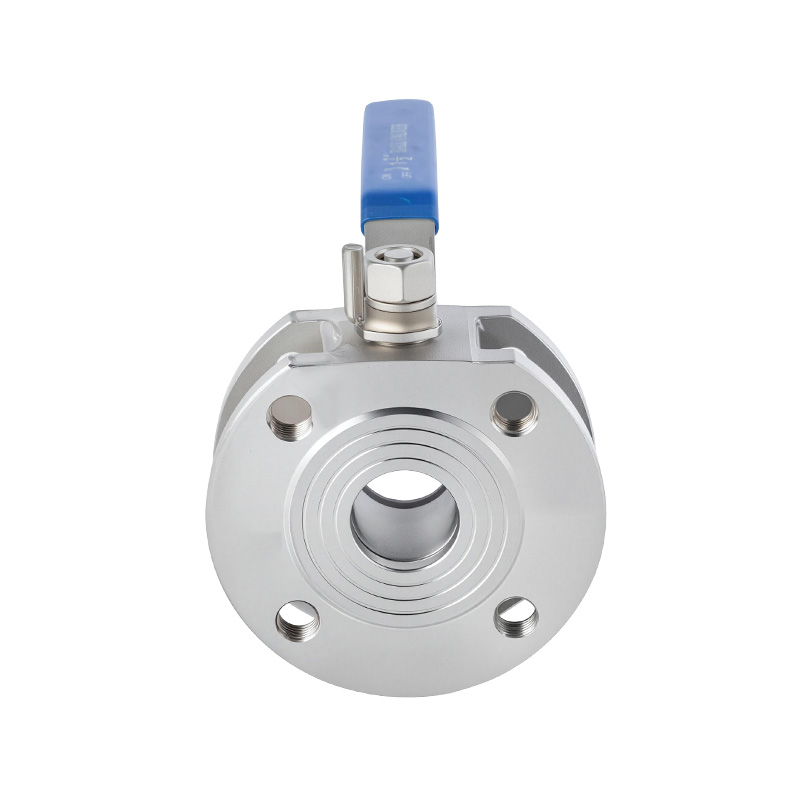

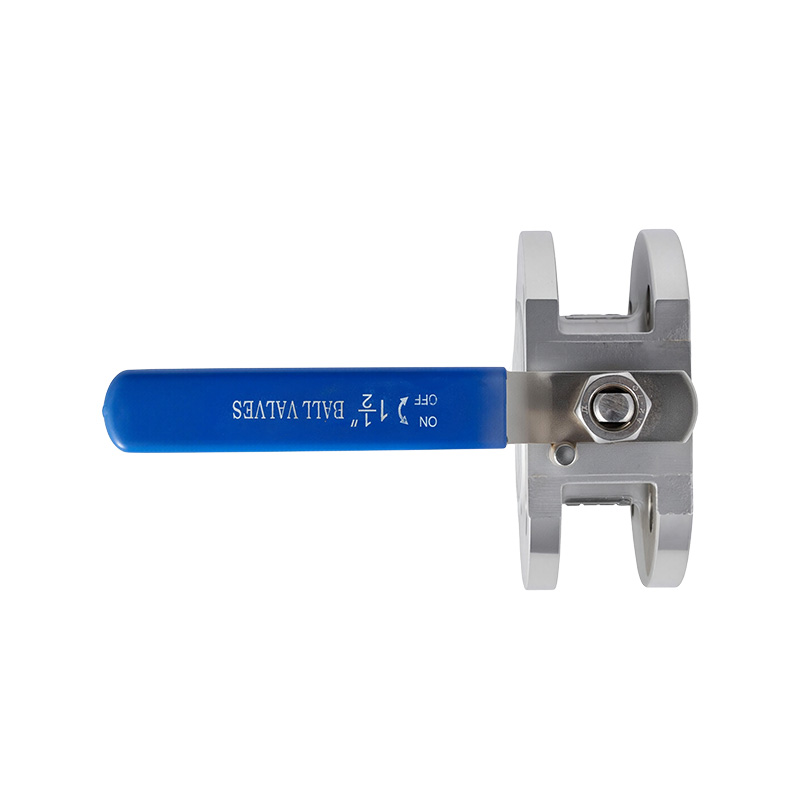

صمام كروي رقيق من الرقاقة

يكمن أبرز ما يميز تصميمها الأساسي في هيكلها الرقيق للغاية على شكل رقاقة، والذي يستخدم مسامير مزدوجة الأطراف لتأمين الصمام بين شفتين للأنبوب. هذا التصميم بسيط وصغير الحجم؛ بفضل أبعاده القصيرة وجهًا لوجه، يبلغ الوزن الإجمالي حوالي 50% من وزن الصمامات الكروية القياسية المماثلة، مما يؤدي إلى توفير كبير في المساحة ويجعله مناسبًا بشكل مثالي لتخطيطات خطوط الأنابيب ذات القيود المكانية المحدودة. مقعد الصمام مصنوع من مادة البولي تترافلوروإيثيلين المقواة (PTFE).

اتصل بنا
السابق:صمام كروي ذو حواف من الفولاذ المطروقالتالي:صمام الكرة JIS
  • مواصفات
  • اتصل بنا
مميزات التصميم:
الأطراف ذات الحواف:
JB/T 79-2015، GB/T 9124.1-2019
ASME B16.5
الاختبار والتفتيش:
GB/T 26480-2011، GB/T 13927-2022
JB/T 9092-1999، API 598
الوسيلة المطبقة:
الماء والنفط والغاز وما إلى ذلك

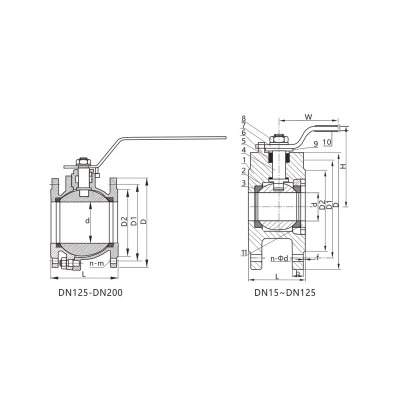

الأجزاء والمواد الرئيسية

غرض جزء رئيسي مادة
1  جسم CF8 CF3M WCB
2  كرة 304 316L
3  مقعد الصمام PTFE RPTFE
4  ينبع F304 F316L
5  التعبئة والتغليف PTFE RPTFE
6  دبوس الموقع 304 201
7  مقبض 304 201
8  بندق أ194-8
9  غدة 304
10  غطاء المقبض بلاستيك
11  قابس النهاية 304 316L WCB

الأبعاد الرئيسية (PN16) JB/T 79-2015

مقاس د ل د د1 د2 ح و ن م
1/2" DN15 15  35  95  65  45  62  110  4-م12
3/4" DN20 17  38  105  75  55  72  120  4-م12
1" DN25 24  45  115  85  65  72  120  4-م12
1-1/4" DN32 30  55  135  100  78  92  180  4-م16
1-1/2" دي إن 40 36  62  145  110  85  102  180  4-م16
2" دي إن 50 46  72  160  125  100  112  200  4-م16
2-1/2" DN65 57  95  180  145  120  152  220  4-م16
3" DN80 73  120  195  160  135  165  300  8-م16
4" DN100 90  140  215  180  155  175  340  8-م16
5" DN125 110  165 195  245  210  185  195  420  8-م16
6" DN150 145  225  280  240  210  265  480  8-م20
8" DN200 190  275  335  295  265  305  680  12-م20

 الأبعاد المذكورة أعلاه هي للإشارة فقط.
