صمام الكرة ذو الحواف القياسي الأمريكي

بيت / منتجات / صمام كروي / صمام كروي ذو حواف / صمام الكرة ذو الحواف القياسي الأمريكي

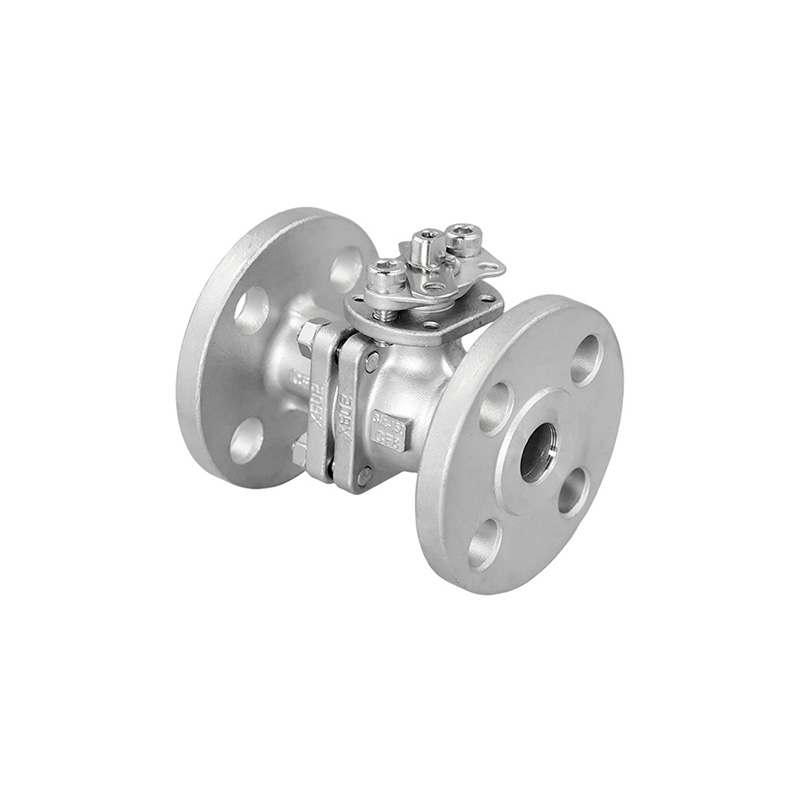

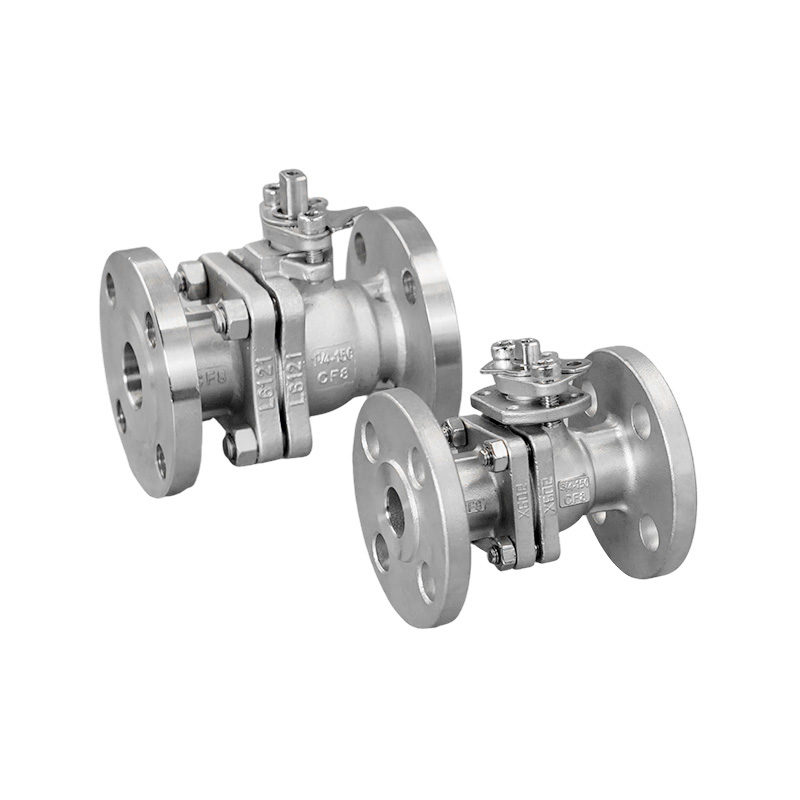

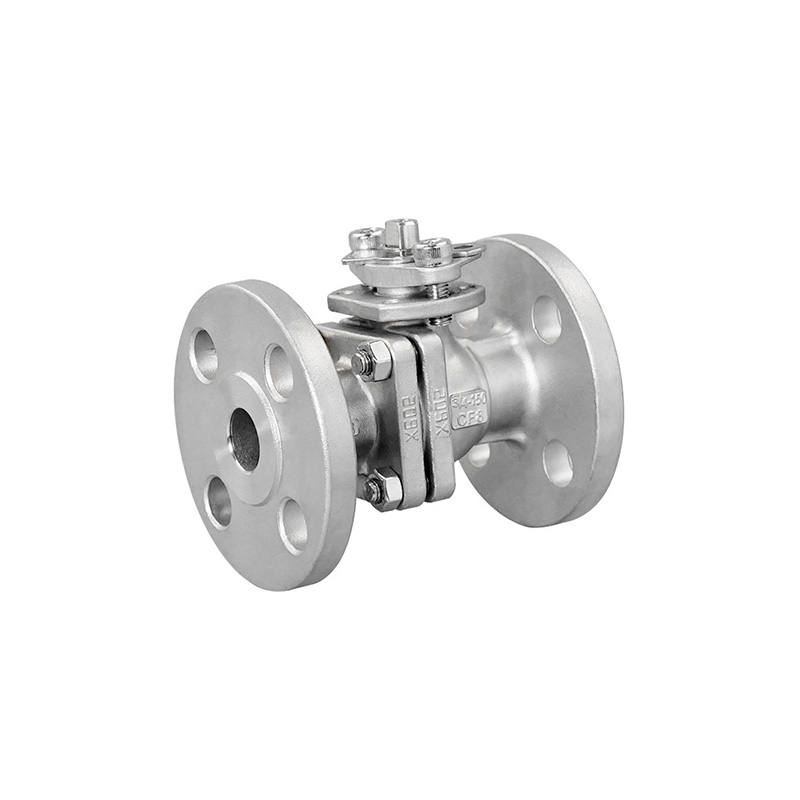

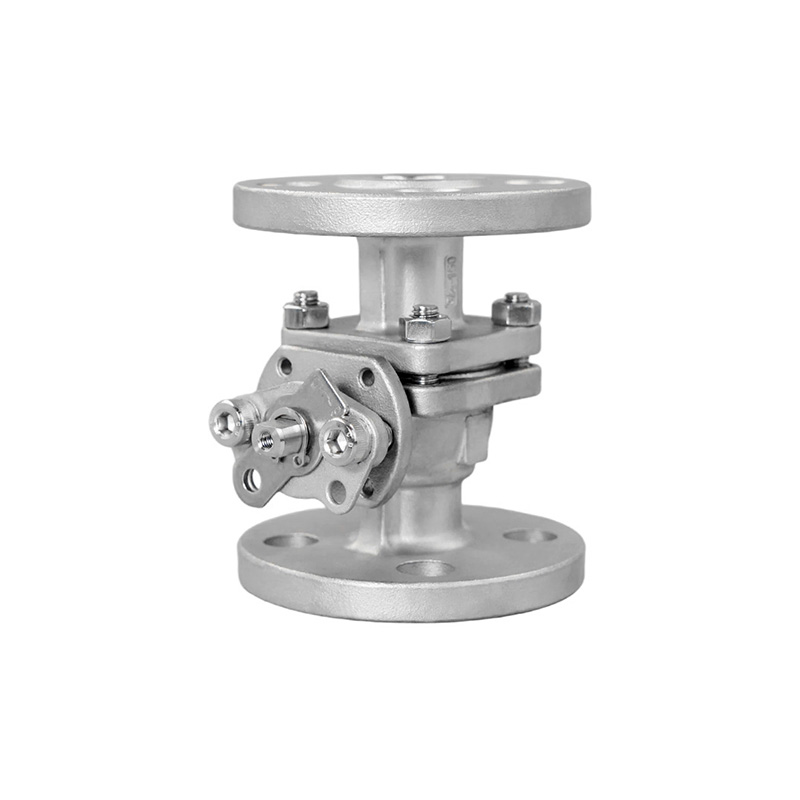

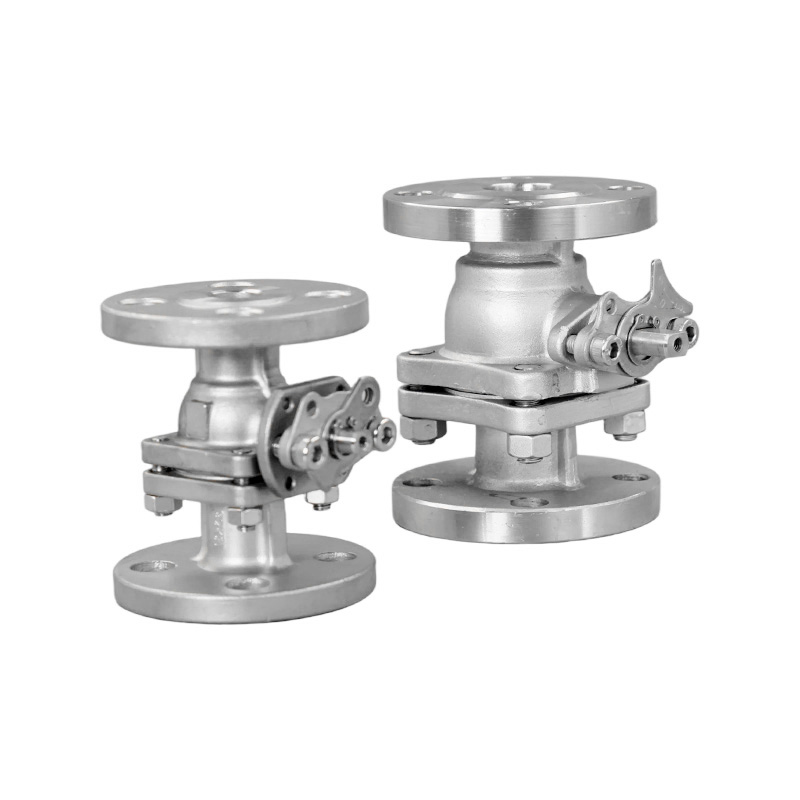

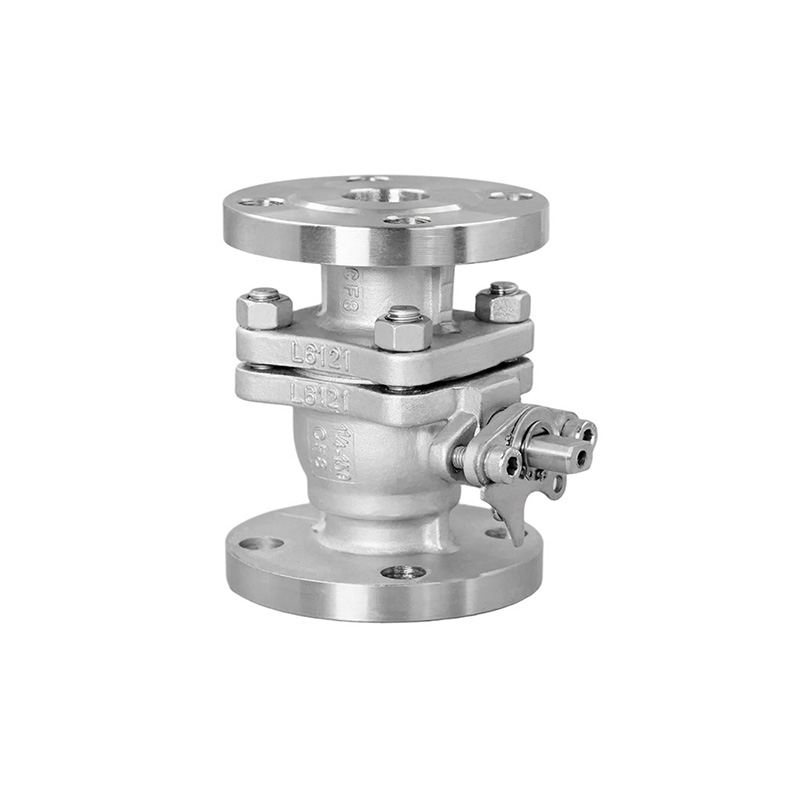

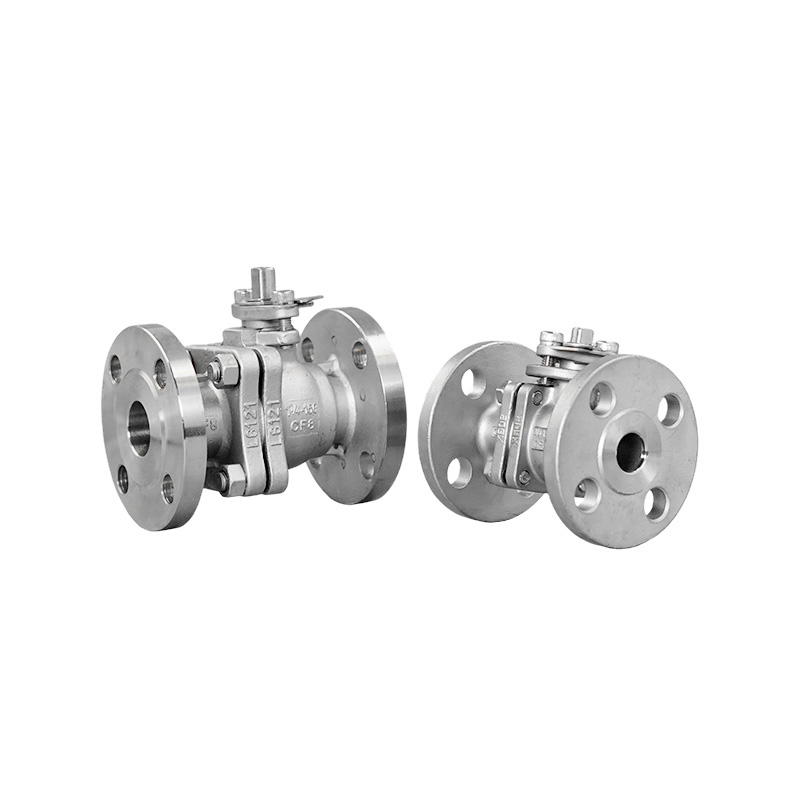

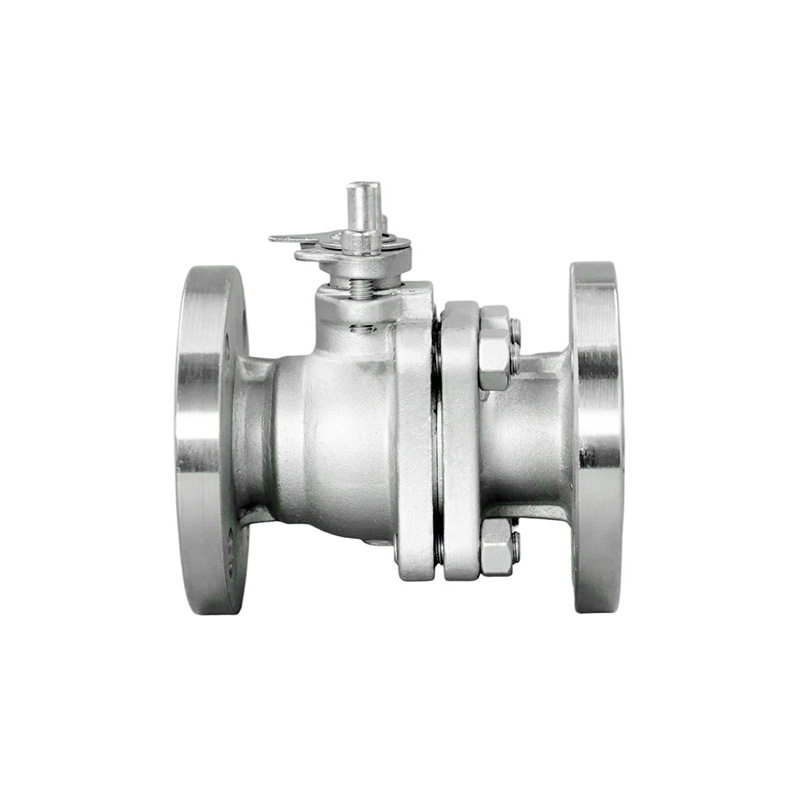

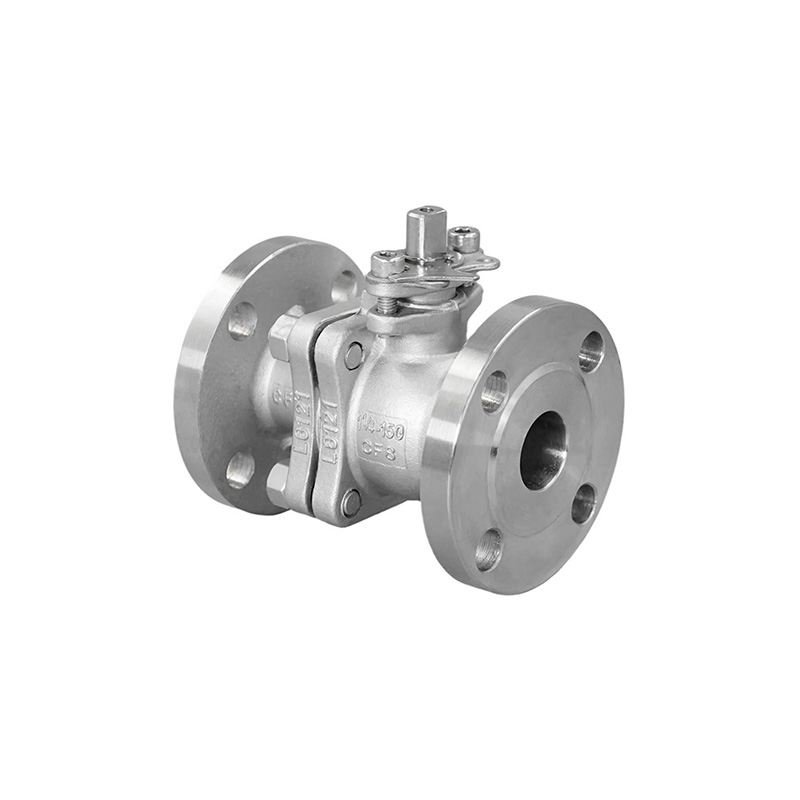

صمام الكرة ذو الحواف القياسي الأمريكي

يتميز مقعد الصمام بهيكل كروي عائم كلاسيكي ناعم المقعد، وهو مصنوع من مادة PTFE المقواة، وتتوافق أبعاد التوصيل ذات الحواف مع ASME B16.5 أو ANSI B16.5. ضغط التصميم: 150 رطلاً، 300 رطلاً.

اتصل بنا
السابق:صمام الكرة JISالتالي:صمام كروي ذو شفة محورية محكمة الغلق
  • مواصفات
  • اتصل بنا
مميزات التصميم:
معيار التصميم:
API 608، API 6D، ASME B16.34
الأطراف ذات الحواف:
ASME B16.5، ANSI B16.5
الاختبار والتفتيش:
API598
الوسيلة المطبقة:
الماء والنفط والغاز وما إلى ذلك

الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1  جسم CF8 CF3M WCB
2  غطاء المحرك CF8 CF3M WCB
3  كرة 304 316L
4  ينبع F304 F316L 2Cr13
5  مقعد الصمام PTFE RPTFE
6  حشية PTFE RPTFE
7  الترباس ب8 ب7
8  بندق A194-8 2H
9  التعبئة والتغليف PTFE RPTFE
10  غدة التعبئة CF8 WCB
11  مسمار التعبئة ب8 ب7
12  ورقة تحديد المواقع 304 الفولاذ الكربوني
13  مقبض سبائك الألومنيوم WCB

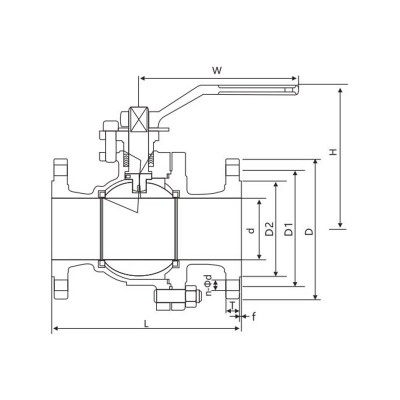

الأبعاد الرئيسية

مقاس الفئة 150 رطلاً الفئة 300 رطل
د ل د د1 د2 تي ف ن-Φد د ل د د1 د2 تي ف ن-Φد
1/2" 15  108  90  88.9  60.3  34.9  8  2  4-Φ16 15  140  95  95.3  66.7  34.9  12.7  2  4-Φ16
3/4" 20  117  100  98.6  69.9  42.9  8.9  2  4-Φ16 20  152  115  117.3  82.6  42.9  14.3  2  4-Φ19
1" 25  127  110  108  79.4  50.8  9.6  2  4-Φ16 25  165  125  123.9  88.9  50.8  15.9  2  4-Φ19
1-1/4" 32  140  115  117.3  88.9  63.5  11.2  2  4-Φ16 32  178  135  133.3  98.4  63.5  17.5  2  4-Φ19
1-1/2" 40  165  125  127  98.4  73  12.7  2  4-Φ16 40  190  155  155.4  114.3  73  19.1  2  4-Φ22
2" 50  178  150  152.4  120.7  92.1  14.3  2  4-Φ19 50  216  165  165.1  127  92.1  20.7  2  8-Φ19
2-1/2" 65  190  180  177.8  139.7  104.8  15.9  2  4-Φ19 65  241  190  190.5  149.2  104.8  23.9  2  8-Φ22
3" 80  203  190  190.5  152.4  127  17.5  2  4-Φ19 80  283  210  209.5  168.3  127  27  2  8-Φ22
4" 100  229  230  228.6  190.5  157.2  22.3  2  4-Φ19 100  305  255  254  200  157.2  30.2  2  8-Φ22
5" 125  356  255  254  215.9  185.7  22.3  2  8-Φ22 125  381  280  279.4  235  185.7  33.4  2  8-Φ22
6" 150  394  280  279.4  241.3  215.9  23.9  2  8-Φ22 150  403  320  317.5  269.9  215.9  35  2  12-Φ22
8" 200  457  345  342.9  298.5  269.9  27  2  8-Φ22 200  502  380  381  330.2  269.9  39.7  2  12-Φ25
10" 250  533  405  406.4  362  323.8  28.6  2  12-Φ25 250  568  445  444.5  387.4  323.8  46.1  2  16-Φ29
12" 300  610  485  482.6  431.8  381  30.2  2  12-Φ25 / / / / / / / / /

الأبعاد المذكورة أعلاه هي للإشارة فقط.
