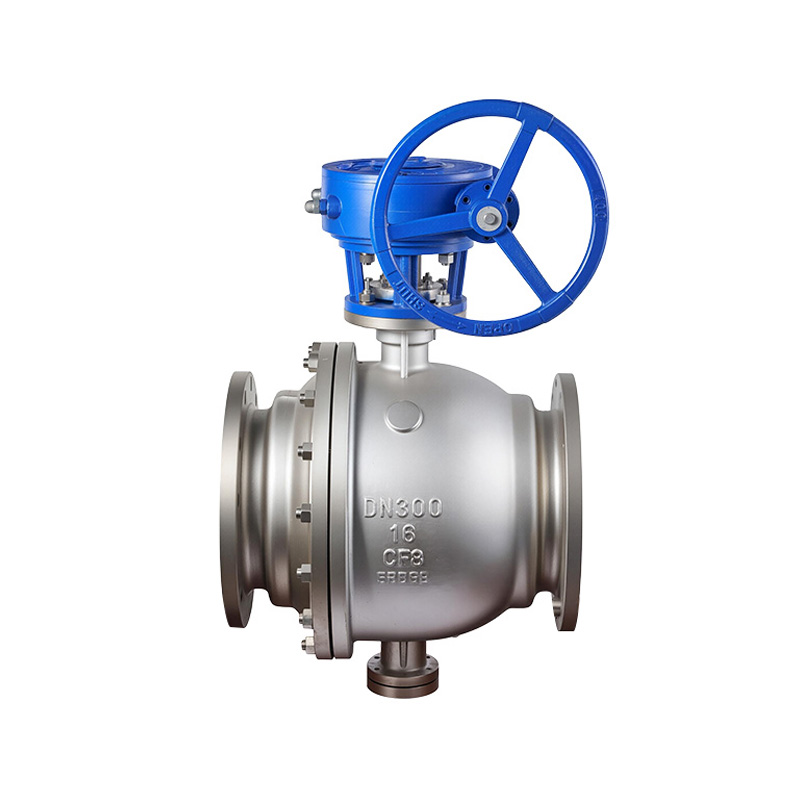

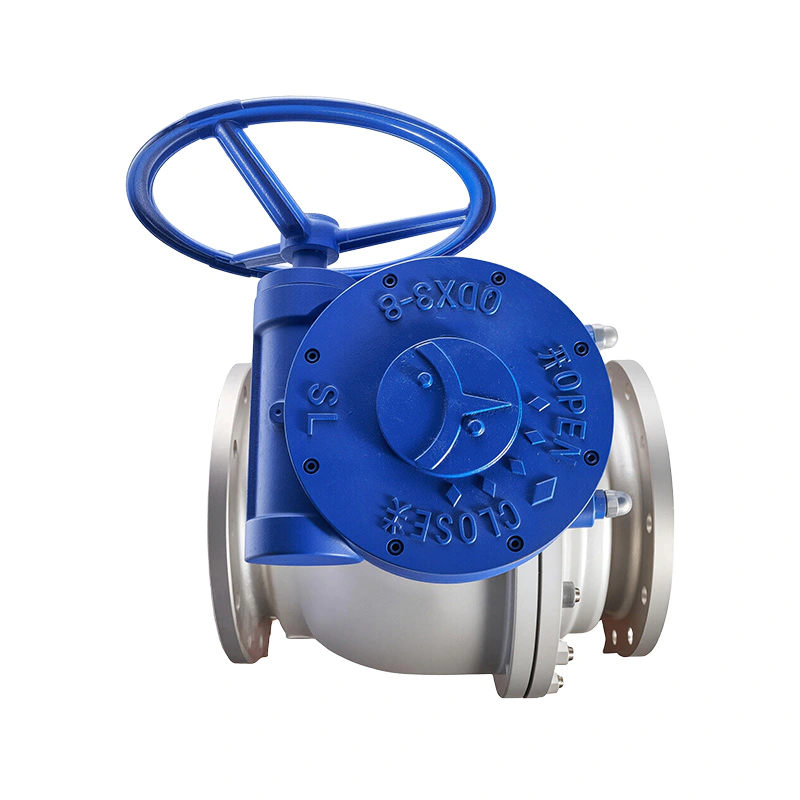

لينة مختومة مرتكز الدوران شفة الكرة صمام

على عكس تصميم الصمامات الكروية العائمة - التي تفتقر فيها الكرة إلى محور ثابت - تكمن الميزة الأساسية للصمام الكروي المثبت على مرتكز الدوران في **هيكل الكرة الثابت**. في هذا التكوين، يتم تأمين الكرة داخل جسم الصمام عن طريق مرتكزات الدوران العلوية والسفلية؛ أثناء التشغيل، تظل الكرة ثابتة بالنسبة لجسم الصمام، وتدور فقط حول محورها الثابت. يعزز هذا التصميم بشكل كبير كلاً من الدقة التشغيلية واستقرار الصمام. علاوة على ذلك، يعمل هذا النهج الهيكلي على حل المشكلات بشكل فعال - مثل إزاحة الكرة والتآكل غير المتساوي لأسطح الختم - التي قد تنشأ في الصمامات الكروية العائمة في ظل ظروف التشغيل ذات الضغط العالي أو التجويف الكبير.

اتصل بنا
السابق:صمام كروي ذو حواف قياسي أمريكيالتالي:صمام كروي ذو شفة عائمة صلبة
  • مواصفات
  • اتصل بنا
ميزات التصميم:
نهايات ذات حواف:
جي بي/تي 79-2015، جيجابايت/تي 9124.1-2019
الاختبار والتفتيش:
جيجابايت/T 26480-2011، جيجابايت/T 13927-2022
جي بي/تي 9092-1999
وسيلة قابلة للتطبيق:
الماء والنفط والغاز، إلخ

الأجزاء والمواد الرئيسية

البند جزء المادة الرئيسية
1 الجسم CF8  CF8M  CF3M  WCB
2 بونيه CF8  CF8M  CF3M  WCB
3 الكرة 304316316ل
4 الجذعية F304 F316 F316L 2Cr13
5 مقعد الصمام بي تي إي آر بي تي إي إي
6 بولت ب8 ب7
7 الجوز A194-8 2H
8 التعبئة PTFE الجرافيت المرن

الأبعاد الرئيسية (PN16) GB/T 9124.1-2019

الحجم L D د1 د2 b ن-Φد
150 394 285 240 212 22 8-Φ22
200 457 340 295 268 24 12-Φ22
250 533 405 355 320 26 12-Φ26
300 610 460 410 378 28 12-Φ26
350 686 520 470 438 30 16-Φ26
400 762 580 525 490 32 16-Φ30
450 864 640 585 550 40 20-Φ30
500 914 715 650 610 44 20-Φ33
600 1067 840 770 725 54 20-Φ36

الأبعاد المذكورة أعلاه هي للإشارة فقط.
