الصمام الكروي ثلاثي الاتجاه المبطن بالفلور هو صمام مقاوم للتآكل مصمم لتحويل ودمج وعكس تدفق الوسائط شديدة التآكل في أنظمة خطوط الأنابيب ذات الضغط المنخفض. مع ضغط عمل قياسي يصل إلى 1.6 ميجا باسكال، فهو يعتمد تكوينات قناة التدفق ثلاثية الاتجاه من النوع L والنوع T لدعم متطلبات توجيه التدفق المختلفة. يتم تبطين الجدار الداخلي والكرة والمقعد لجسم الصمام بشكل متكامل باللدائن الفلورية مثل F4 وF46 وPFA، مما يعزل الأحماض القوية والقلويات القوية والمذيبات العضوية ومحاليل الملح المسببة للتآكل عن جسم الصمام المعدني. يتيح دوران الكرة بزاوية 90 درجة تحويل التدفق والتبديل بشكل دقيق.
توفر البطانة البلاستيكية الفلوروبلاستيكية المتكاملة حماية مستمرة لجميع الأسطح الرئيسية متوسطة التلامس، مما يساعد على منع التآكل والصدأ والتسرب والتقشر عند التعامل مع الوسائط الكيميائية العدوانية. تسمح تصميمات قنوات التدفق من النوع L والنوع T بتكوين الصمام لوظائف التحويل والدمج المختلفة، في حين يوفر الهيكل الكروي ربع دورة تبديلًا مباشرًا لمسار التدفق. هذا البناء مناسب لأنظمة خطوط الأنابيب المسببة للتآكل حيث تتطلب المقاومة الكيميائية والتحكم الموثوق في التدفق.
يتم استخدام الصمام الكروي ثلاثي الاتجاه المبطن بالفلور على نطاق واسع في المعالجة الكيميائية، ومعالجة الأحماض والقلويات، وأنظمة المذيبات العضوية، ومعالجة مياه الصرف الصحي المسببة للتآكل، وخطوط الأنابيب الأخرى ذات الضغط المنخفض التي تنقل الوسائط العدوانية. تتوفر خدمات OEM وODM لدعم أحجام الصمامات المخصصة، ومواد البطانة الفلورية البلاستيكية، وقنوات التدفق من النوع L أو T، وتكوينات الاتصال، وتقييمات الضغط، والمتطلبات الأخرى الخاصة بالمشروع.

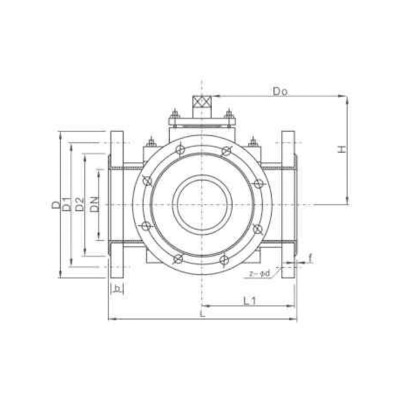

| الاسمية القطر | القيمة القياسية | القيم المرجعية | ||||||
| L | D | د1 | د2 | f | Z-φd | د0 | H | |
| PN1.0MPa-PN1.6MPa | ||||||||
| 25 | 180 | 115 | 85 | 65 | 3 | 4-Φ14 | 170 | 115 |
| 32 | 200 | 140 | 100 | 78 | 3 | 4-Φ18 | 170 | 130 |
| 40 | 220 | 150 | 110 | 85 | 3 | 4-φ18 | 220 | 140 |
| 50 | 240 | 165 | 125 | 100 | 3 | 4-Φ18 | 220 | 160 |
| 65 | 260 | 185 | 145 | 120 | 3.5 | 4-Φ18 | 320 | 180 |
| 80 | 280 | 200 | 160 | 135 | 4 | 8-Φ18 | 390 | 200 |
| 100 | 320 | 220 | 180 | 155 | 4 | 8-Φ18 | 390 | 220 |
| 125 | 370 | 250 | 210 | 185 | 4 | 8-Φ18 | 650 | 230 |
| 150 | 430 | 285 | 240 | 210 | 4 | 8-Φ23 | 650 | 250 |
| 200 | 550 | 340 | 295 | 265 | 4 | 8-φ23/12-φ23 | 800 | 330 |
