صمام كروي ذو حواف مع وسادة تثبيت عالية

بيت / منتجات / صمام كروي / صمام كروي ذو حواف / صمام كروي ذو حواف مع وسادة تثبيت عالية

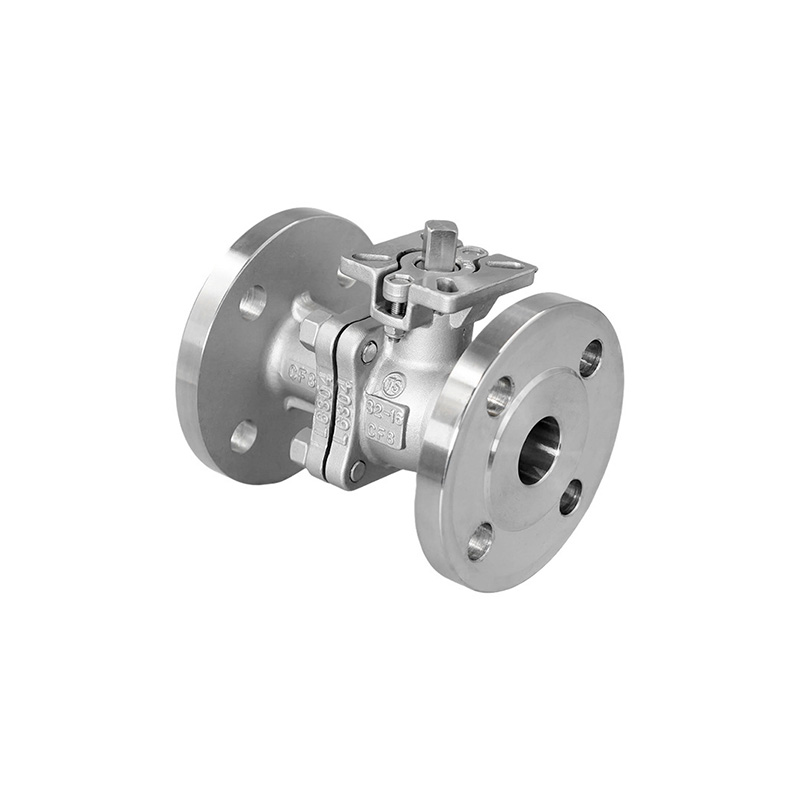

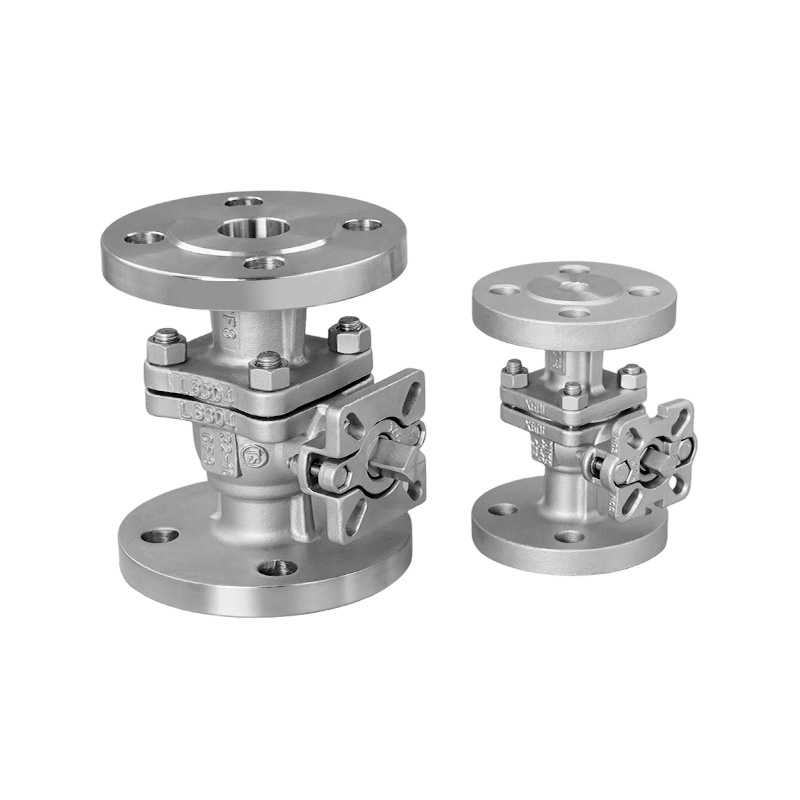

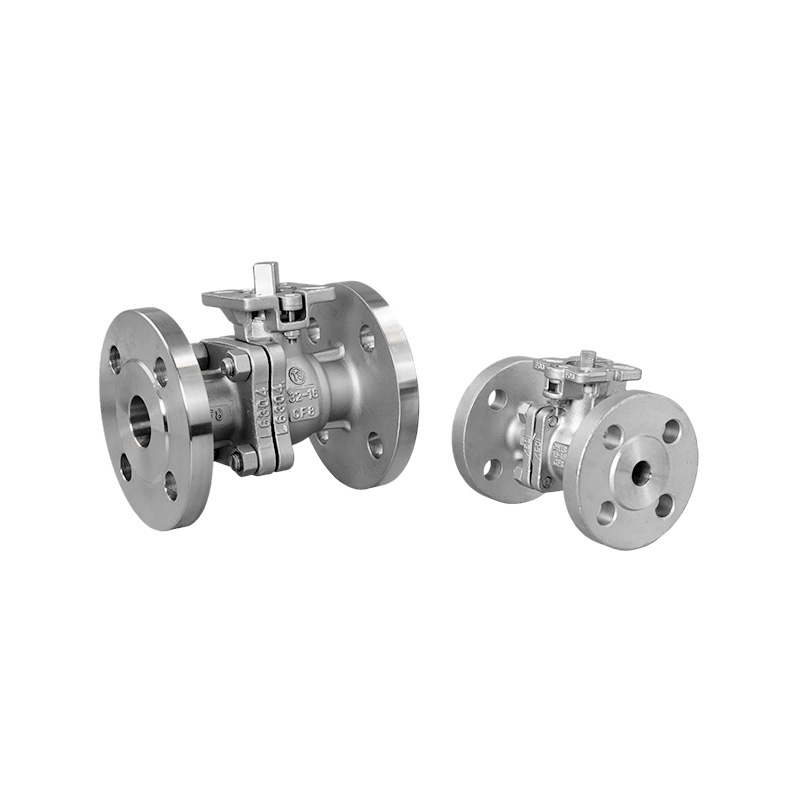

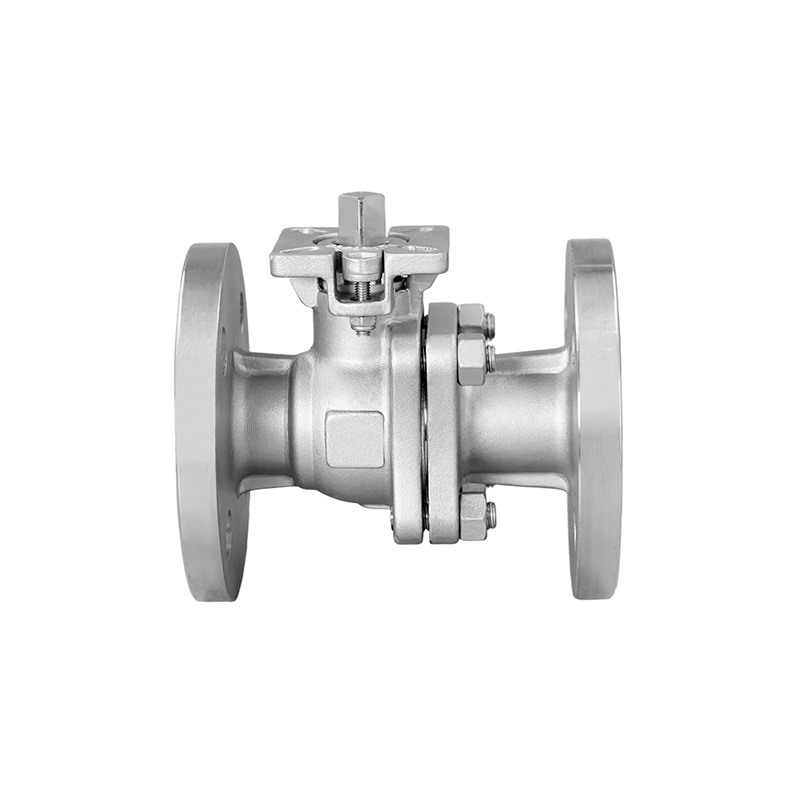

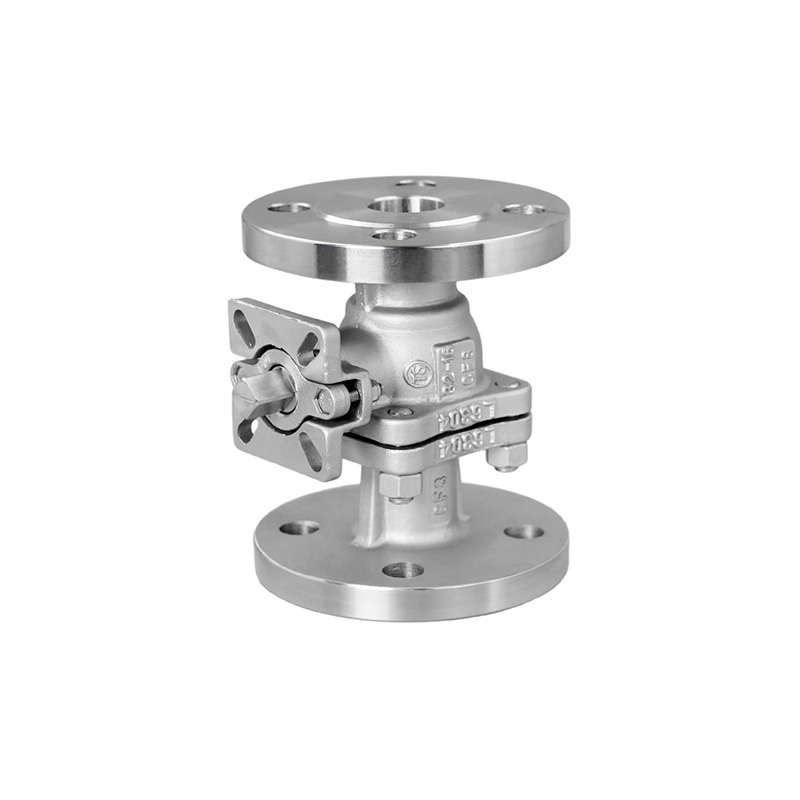

صمام كروي ذو حواف مع وسادة تثبيت عالية

تم تصميم الصمام الكروي ذو الحواف مع وسادة التثبيت العالية من أجل الإغلاق الموثوق والتحكم الآلي في أنظمة الأنابيب الصناعية. يوفر تصميم لوحة التثبيت المرتفعة منصة ملائمة لتركيب المشغل، مما يتيح سهولة التكامل مع أجهزة التحكم في الصمامات الكهربائية والهوائية وغيرها. يضمن التوصيل ذو الحواف التثبيت الآمن، وأداء الختم الجيد، والصيانة المريحة، مما يجعله مناسبًا للتطبيقات التي تتطلب تشغيلًا مستقرًا وتحكمًا فعالاً في خطوط الأنابيب.

تم تصنيعه وفقًا لمعايير الصناعة بما في ذلك GB/T 12237-2021، GB/T 12224-2015، JB/T 79-2015، وGB/T 9124.1-2019، يتميز الصمام بقوة هيكلية موثوقة وتوافق الأبعاد. تم اختباره وفحصه وفقًا لمعايير GB/T 26480-2011، وGB/T 13927-2022، وJB/T 9092-1999 لضمان أداء يمكن الاعتماد عليه في ظل ظروف العمل المختلفة. يعتبر الصمام مناسبًا لمختلف الوسائط، بما في ذلك الماء والزيت والغاز والسوائل المتوافقة الأخرى، مع خيارات مواد مختلفة متاحة لتطبيقات محددة.

يتم استخدام الصمام الكروي ذو الحواف مع وسادة التثبيت العالية على نطاق واسع في إمدادات المياه والصرف الصحي، والمعالجة الكيميائية، والبترول، والغاز الطبيعي، والتدفئة والتهوية وتكييف الهواء (HVAC)، والهندسة البلدية، وتوليد الطاقة، وأنظمة خطوط الأنابيب الصناعية الأخرى. تتوفر خدمات OEM وODM لتخصيص أحجام الصمامات وتقييمات الضغط ومعايير الاتصال ومواد الجسم ومواد الختم وتكوينات المشغل وفقًا لمتطلبات المشروع.

اتصل بنا
السابق:لا مقال سابقالتالي:صمام كروي ثلاثي الاتجاه مبطن بالفلور
  • مواصفات
  • اتصل بنا
ميزات التصميم:
معيار التصميم:
جيجابايت/تي 12237-2021، جيجابايت/تي 12224-2015
نهايات ذات حواف:
جي بي/تي 79-2015، جيجابايت/تي 9124.1-2019
الاختبار والتفتيش:
غب/ت 26480-2011، غب/ت 13927-2022
جي بي/تي 9092-1999
وسيلة قابلة للتطبيق:
الماء والنفط والغاز إلخ

الأجزاء والمواد الرئيسية

البند جزء المادة الرئيسية
1 الجسم CF8 CF3M WCB
2 طوقا بتف ربتف
3 مقعد الصمام بتف ربتف
4 الجوز A194-8 2H
5 لطخة ب8 ب7
6 بونيه CF8 CF3M WCB
7 الكرة 304316 ل
8 جهاز مكافحة ساكنة سس
9 غسالة التوجه بتف ربتف
10 يا الدائري فيتون
11 التعبئة بتف ربتف
12 الجذعية F304 F316L 2Cr13
13 التعبئة Gland سي اف 8 دبليو سي بي

الأبعاد الرئيسية (PN16) GB/T 9124.1-2019

الحجم الاسم المميز L D د1 د2 ن-Φد b f H ΦA Φب ر1 R2 L h d1xd2
1" 25 150 115 85 68 4-Φ14 18 2 60 52.5 47.5 4 4 52 12 11x11
1-1/4" 32 165 140 100 78 4-Φ18 18 2 70 70 50 4.5 3.5 66 15 14x14
1-1/2" 40 180 150 110 88 4-Φ18 18 3 78 70 50 4.5 3.5 66 15 14x14
2" 50 200 165 125 102 4-Φ18 18 3 86 70 50 4.5 3.5 68 17 14x14
2-1/2" 65 220 185 145 122 8-Φ18 18 3 113 102 70 5.5 4.5 92 18 17x17
3" 80 250 200 160 138 8-Φ18 20 3 130.5 125 102 7 6 110 23 22x22
4" 100 280 220 180 158 8-Φ18 20 3 153 125 102 7 6 110 23 22x22
5" 125 320 250 210 188 8-Φ18 22 3 176 140 120 7 7 125 29 22x22
6" 150 360 285 240 212 8-Φ22 22 3 202 140 125 9 7 140 29 27x27
8" 200 400 340 295 268 12-Φ22 24 3 248 165 140 9 8 158 38 27x27
10" 250 533 405 355 320 12-Φ26 26 3 298 165 / 11.5 11.5 165 48 36x36
