D373 صمام الفراشة من نوع الرقاقة

بيت / منتجات / صمام الفراشة / D373 صمام الفراشة من نوع الرقاقة

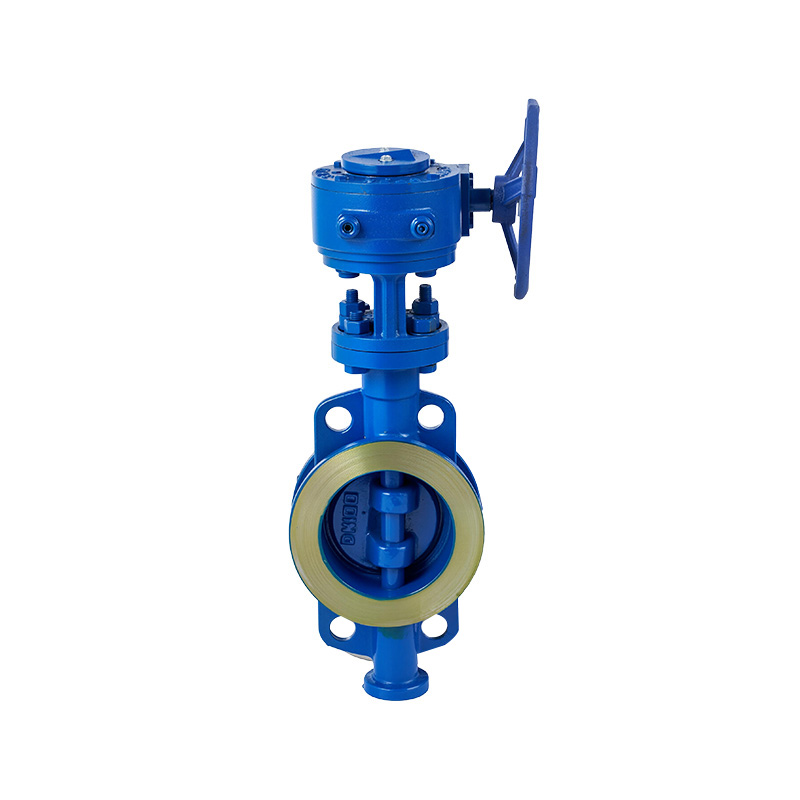

D373 صمام الفراشة من نوع الرقاقة

صمام الفراشة من نوع الويفر D373 هو صمام فراشة مدمج مصمم لإيقاف تدفق خط الأنابيب والتحكم فيه. بالمقارنة مع صمامات الفراشة ذات الحواف، فإن تركيبها من نوع الرقاقة يشغل مساحة أقل ويمكن أن يساعد في تقليل تكاليف التركيب، مما يجعلها مناسبة لأنظمة خطوط الأنابيب حيث يكون تخطيط المعدات وكفاءة التركيب أمرًا مهمًا. يوفر اتصال الرقاقة أيضًا حلاً عمليًا للتكامل بين حواف خطوط الأنابيب.

الهيكل المدمج يجعل صمام الفراشة الويفر D373 مناسبًا للتطبيقات ذات مساحة التثبيت المحدودة ومشاريع خطوط الأنابيب الحساسة للتكلفة. ويهدف تصميمه إلى التحكم في التدفق بشكل موثوق مع تبسيط ترتيب التثبيت مقارنةً بتكوينات الصمامات ذات الحواف. يمكن إجراء الاختبار والفحص وفقًا لـ GB/T 13927-2022 وJB/T 9092-1999.

يعتبر صمام الفراشة من نوع الرقاقة D373 مناسبًا لأنظمة المياه الصناعية وخطوط أنابيب العمليات ووصلات المعدات والتطبيقات الأخرى التي تتطلب إيقاف التدفق والتحكم فيه. يمكن أن تدعم خدمات OEM وODM تخصيص حجم الصمام ومواد الجسم ومواد الختم وأبعاد الاتصال وتقييمات الضغط وتكوينات التشغيل وفقًا لمتطلبات المشروع.

اتصل بنا
السابق:صمام فراشة الويفر ذو الغلق الناعمالتالي:D343 صمام الفراشة ذات الحواف
  • مواصفات
  • اتصل بنا
ميزات التصميم:
الاختبار والتفتيش:
جيجابايت/ت 13927-2022 جي بي/T9092-1999



الأجزاء والمواد الرئيسية

البند جزء المادة الرئيسية
1 تحت الغطاء F304 F304L F316 F316L وب
2 الجسم CF8 CF3 CF8M CF3M WCB
3 الجذعية F304 F316L 2CR13
4 القرص CF8 CF3 CF8M CF3M WCB
5 مقعد NBR/PTFE/SS SS جرافيت مرن
6 التعبئة الجرافيت المرن
7 التعبئة الغدة CF8 CF3 CF8M CF3M WCB
8 نعم WCB
9 مسمار ب8 ب7

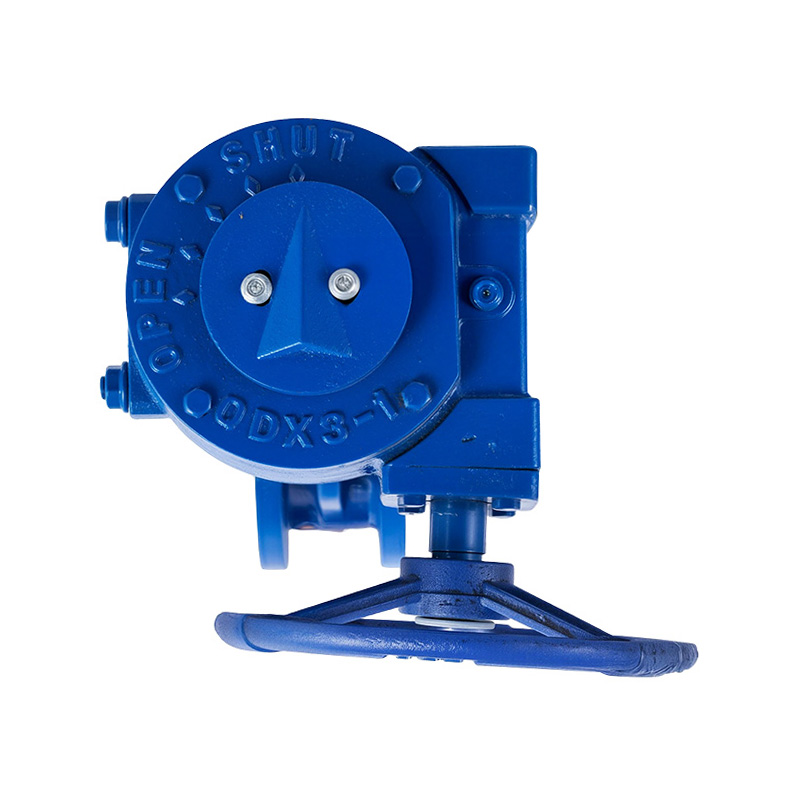

10 دودة العتاد الحديد الزهر عقيدية

الأبعاد الرئيسية (PN16)

الاسم المميز L D د1 د2 ن-Φد
50 43 102 125 102 4-Φ18
65 46 122 145 122 8-Φ18
80 49 135 160 138 8-Φ18
100 56 158 180 158 8-Φ18
125 64 185 210 188 8-Φ18
150 70 210 240 212 8-Φ22
200 71 265 295 268 12-Φ22
250 76 320 355 320 12-Φ26
300 83 370 410 378 12-Φ26
350 92 430 470 438 16-Φ26
400 102 482 525 490 16-Φ30
450 114 532 585 550 20-Φ30
500 127 585 650 610 20-Φ33
600 154 685 770 725 20-Φ36
700 165 800 840 795 24-Φ36
800 190 905 950 900 24-Φ39
900 203 1005 1050 1000 28-Φ39
1000 216 1110 1170 1115 28-Φ42

الأبعاد المذكورة أعلاه هي للإشارة فقط.
