صمام الفراشة ذو الحواف D343

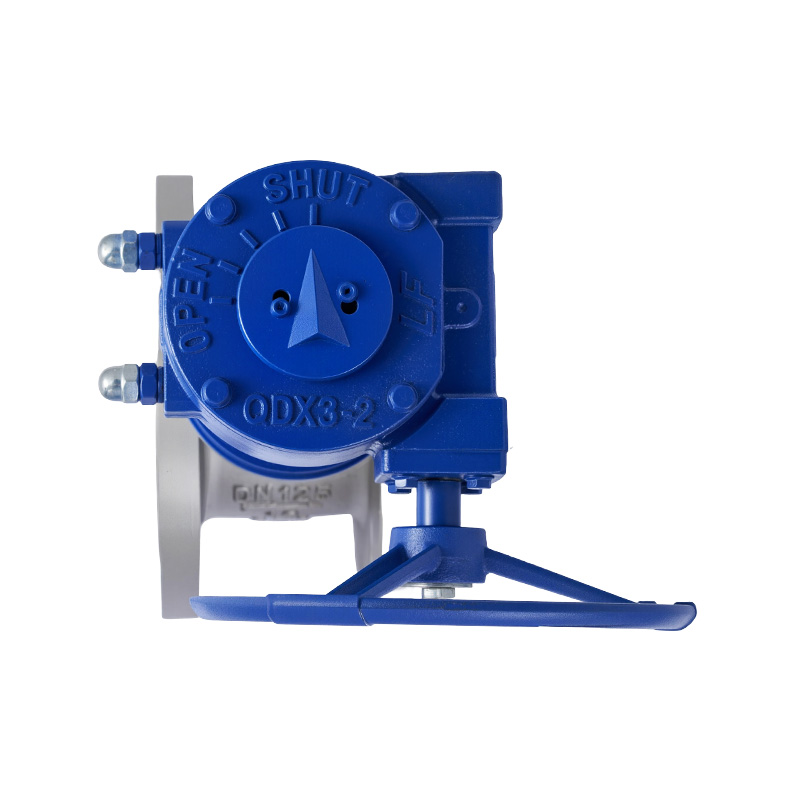

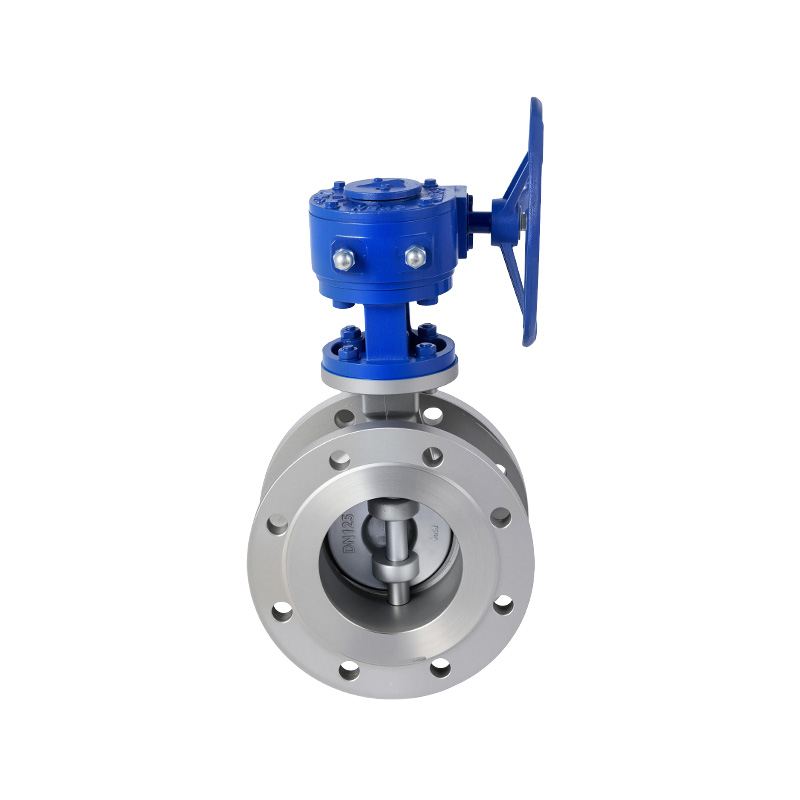

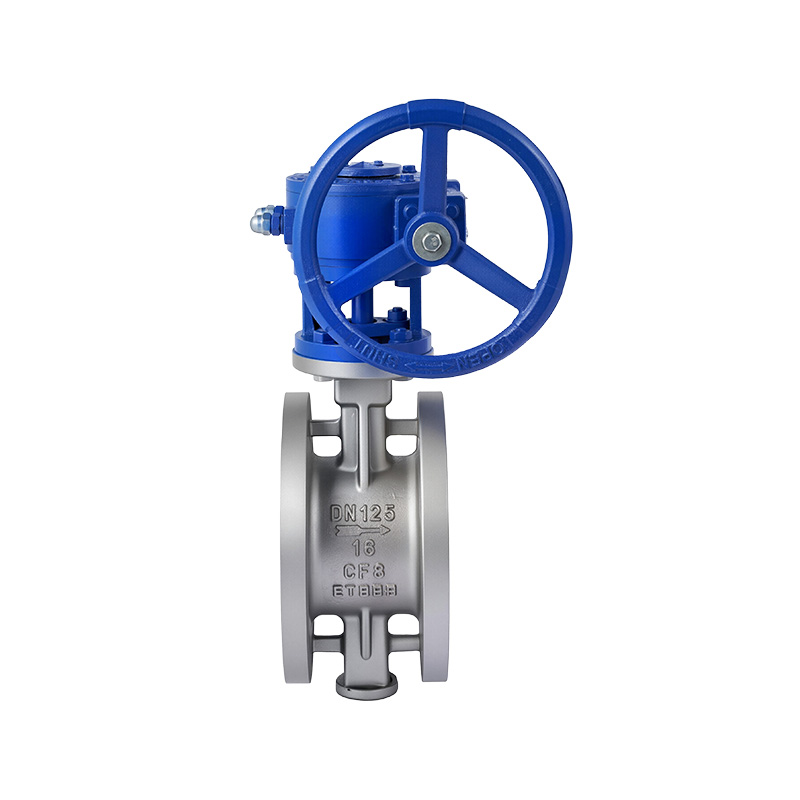

صمام الفراشة ذو الحواف D343 (ثلاثي اللامركزية، يتم تشغيله بواسطة توربين، اتصال ذو حواف): يتميز بتصميم ثلاثي اللامركزية، حيث يتم إزاحة محور ساق الصمام عن كل من مركز القرص ومركز جسم الصمام، بينما يشتمل سطح الختم على زاوية مخروطية مائلة. أثناء عمليات الفتح والإغلاق، ينفصل القرص على الفور عن المقعد —ثم يتفاعل معه مرة أخرى—؛ وهذا يضمن حركة خالية من الاحتكاك طوال الشوط بأكمله، مما يؤدي إلى عدم وجود أي تآكل تقريبًا على أسطح الختم.

اتصل بنا
السابق:صمام الفراشة من نوع الرقاقة D373التالي:لا مقال لاحق
  • مواصفات
  • اتصل بنا
مميزات التصميم:
الأطراف ذات الحواف:
JB/T 79-2015، GB/T 9124.1-2019
الاختبار والتفتيش:
GB/T 13927-2022 JB/T 9092-1999


الأجزاء والمواد الرئيسية

غرض جزء المادة الرئيسية
1  تحت الغطاء F304 F304L F316 F316L WCB
2  جسم CF8 CF3 CF8M CF3M WCB
3  ينبع F304 F316L 2CR13
4  قرص CF8 CF3 CF8M CF3M WCB
5  مقعد NBR/PTFE/SS+SS+الجرافيت المرن
6  التعبئة والتغليف الجرافيت المرن
7  تعبئة الغدد CF8 CF3 CF8M CF3M WCB
8  يكي دبليو سي بي
9  عشيق ب8 ب7
10  معدات الديدان الحديد الزهر العقدي

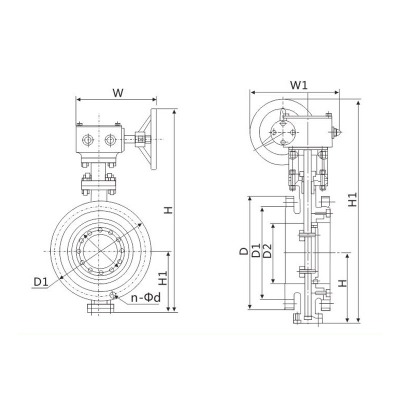

الأبعاد الرئيسية (PN16) GB/T 9124.1-2019

دي إن ل د د1 د2 ن-Φد ب
50  108  165  125  102  4-Φ18 18
65  112  185  145  122  8-Φ18 18
80  114  200  160  138  8-Φ18 20
100  127  220  180  158  8-Φ18 20
125  140  250  210  188  8-Φ18 22
150  140  285  240  212  8-Φ22 22
200  152  340  295  268  12-Φ22 24
250  165  405  355  320  12-Φ26 26
300  178  460  410  378  12-Φ26 28
350  190  520  470  438  16-Φ26 30
400  216  580  525  490  16-Φ30 32
450  222  640  585  550  20-Φ30 40
500  229  715  650  610  20-Φ33 44
600  267  840  770  725  20-Φ36 54
700  292  910  840  795  24-Φ36 58
800  318  1025  950  900  24-Φ39 62
900  330  1125  1050  1000  28-Φ39 64
1000  410  1255  1170  1115  28-Φ42 68

الأبعاد المذكورة أعلاه هي للإشارة فقط.
