مصفاة على شكل حرف Y مبطنة بالفلور

بيت / منتجات / صمام المصفاة / مصفاة على شكل حرف Y مبطنة بالفلور

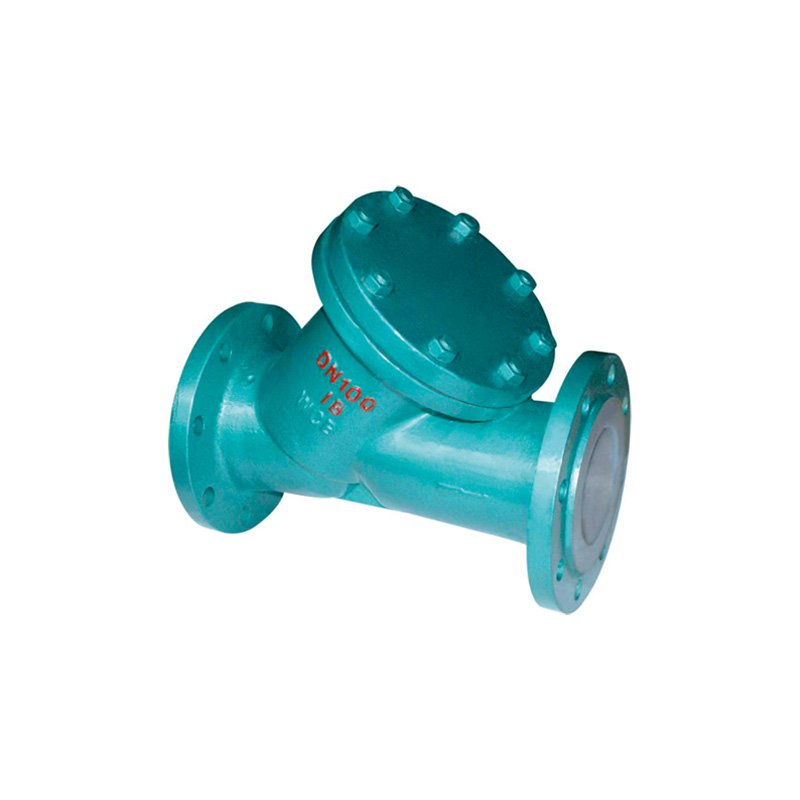

مصفاة على شكل حرف Y مبطنة بالفلور

مصفاة Y المبطنة بالفلورين عبارة عن جهاز ترشيح لخطوط الأنابيب مصمم للأنظمة التي تنقل الوسائط شديدة التآكل. إنه يزيل الشوائب والملوثات الصلبة من وسط التدفق، مما يساعد على حماية الصمامات والأدوات والمضخات ومعدات المعالجة النهائية من الانسداد والتآكل والأخطاء المرتبطة بالتلوث. يوفر البناء المبطن بالفلور حماية من التآكل لتطبيقات خطوط الأنابيب الكيميائية والمضادة للتآكل.

يوفر هيكل الترشيح من النوع Y حلاً عمليًا لفصل الملوثات عن الوسط مع الحفاظ على التشغيل المستمر لخط الأنابيب. من خلال تقليل كمية الشوائب التي تدخل إلى المعدات النهائية، تساعد المصفاة في دعم التدفق المستقر للعملية وتقليل الصيانة الناتجة عن انسداد خطوط الأنابيب أو تآكل المعدات. إن تصميمها المقاوم للتآكل يجعلها مناسبة للتطبيقات التي قد تتعرض فيها مكونات الترشيح المعدنية التقليدية للوسائط العدوانية.

يتم استخدام المصفاة على شكل Y المبطنة بالفلور على نطاق واسع في المعالجة الكيميائية، وخطوط الأنابيب الكيميائية المضادة للتآكل، والأنظمة الصناعية الأخرى التي تتعامل مع السوائل شديدة التآكل. يمكن أن تدعم خدمات OEM وODM تخصيص حجم المصفاة، ومواد الجسم، وتكوين البطانة، ومعايير الاتصال، ومتطلبات الترشيح، والمتطلبات الأخرى الخاصة بالمشروع.

اتصل بنا
السابق:لا مقال سابقالتالي:مصفاة ملولبة من النوع Y
  • مواصفات
  • اتصل بنا

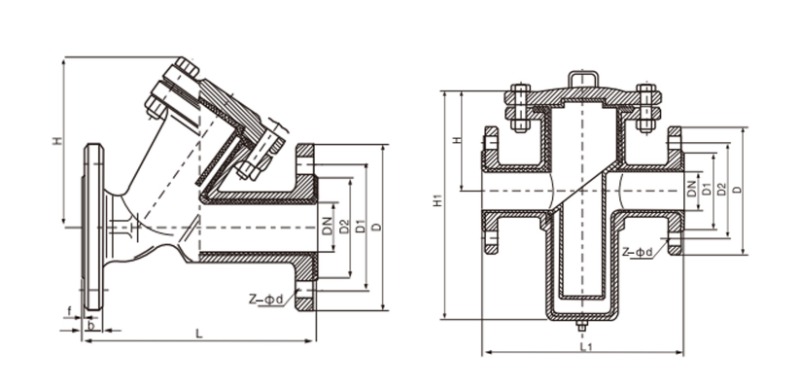

ygojeagh1789019636

تقنية قياسي
مواصفات التصميم زئبق/T21637
وجها لوجه جيجابايت/T12221
البعد شفة HG/T20592-2009 ASME16.5a
اختبار الضغط الاسمي 0.6、1.0、1.6、2.5MPa فئة 150
اختبار الضغط GB/T 13927-92 API598
نموذج نمط سلة من النوع Y

مواصفات المواد الأجزاء الرئيسية

لا. الاسم يلقي الصلب الفولاذ المقاوم للصدأ
C P R بل رل
1 الجسم/الغطاء WCB CF8 CF8M CF3 CF3M
2 مادة البطانة الداخلية FEP (F46)، PTFE (F4)، PFA (بولي تترافلوروإيثيلين قابل للذوبان)، PO (بولين)، PE (بولي إيثيلين عالي الوزن الجزيئي)
3 شاشة التصفية بتف (F4)
4 بولت 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
5 الجوز 45 45 OCr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

الأبعاد والأوزان

القطر الاسمي الأبعاد الرئيسية مرجع
الاسم المميز مصادر القدرة النووية L L1 D د1 د2 f b ض-د L L1 D د1 د2 f b ض-د H H1
مم بوصة PN1.0MPa PN1.6MPa
15 1/2 150 140 95 65 45 3 16 4-14 150 140 95 65 45 3 16 4-14 70 150
20 3/4 150 145 105 75 55 3 18 4-14 150 145 105 75 55 3 18 4-14 70 160
25 1 160 150 115 85 65 3 18 4-14 160 150 115 85 65 3 18 4-14 80 160
32 11/4 180 155 140 100 75 3 18 4-18 160 155 140 100 75 3 18 4-18 85 160
40 11/2 200 165 150 110 85 3 18 4-18 200 165 150 10  8 5 3 8   4 -18 90 170
50 2 230 215 165 125 100 3 18 4-18 220 215 165 125 100 3 18 4-18 110 170
65 21/2 290 235 185 145 120 3 18 4-18 290 23 5  18 5  145 120 3 18 4-18 115 210
80 3 310 250 200 160 135 3 20 8-18 3
310 		250 200 160 135 3 20 8-18 135 250
100 4 350 290 220 180 155 3 20 8-18 350 290 220 180 155 3 20 8-18 155 300
125 5 400 335 250 210 185 4 22 8-18 400 335 250 210 1851 4 22 8-18 250 350
150 6 480 380 285 240 210 4 22 8-22 480 380 285 2240 210 4 22 8-22 285 400
200 8 600 533 340 295 265 4 24 8-22 550 533 340 295 265 4 24 12-22 360 450
PN2.5MPa فئة 150
15 1/2 150 160 95 65 45 3 16 4-14 150 160 89 60.5 35 3 15 4-15 70 150
20 3/4 150 170 105 75 55 3 18 4-14 150 170 98 70 43 3 15 4-15 70 160
25 1 160 180 115 85 65 3 18 4-14 160 180 108 79.5 51 3 15 4-15 80 160
32 11/4 180 200 140 100 75 3 18 4-18 160 200 1117 89 64 3 15 4-15 85 160
40 11/2 200 260 150 110 85 3 18 4-18 200 260 127 98.5 73 3 16 4-15 90 170
50 2 230 260 165 125 100 3 20 4-18 220 260 152 120.5 92 3 17 4-19 110 170
65 21/2 290 330 185 145 120 3 22 8-18 290 330 178 139.5 105 3 19 4-19 115 210
80 3 310 340 200 160 135 3 24 8-18 310 340 190 152.5 127 3 20 4-19 135 250
100 4 350 400 235 190 155 3 24 8-22 350 400 229 190. 5157 3 24 8-19 155 300
125 5 400 480 270 220 185 4 26 8-26 400 480 254 216 186 4 25 8-22 250 350
150 6 480 500 300 250 210 4 28 8-26 480 500 279 241.5 216 4 27 8-22 285 400
200 8 600 560 360 310 275 4 30 12-26 550 560 343 298.5 270 4 30 8-22 360 450
