صمام الكرة الهوائية

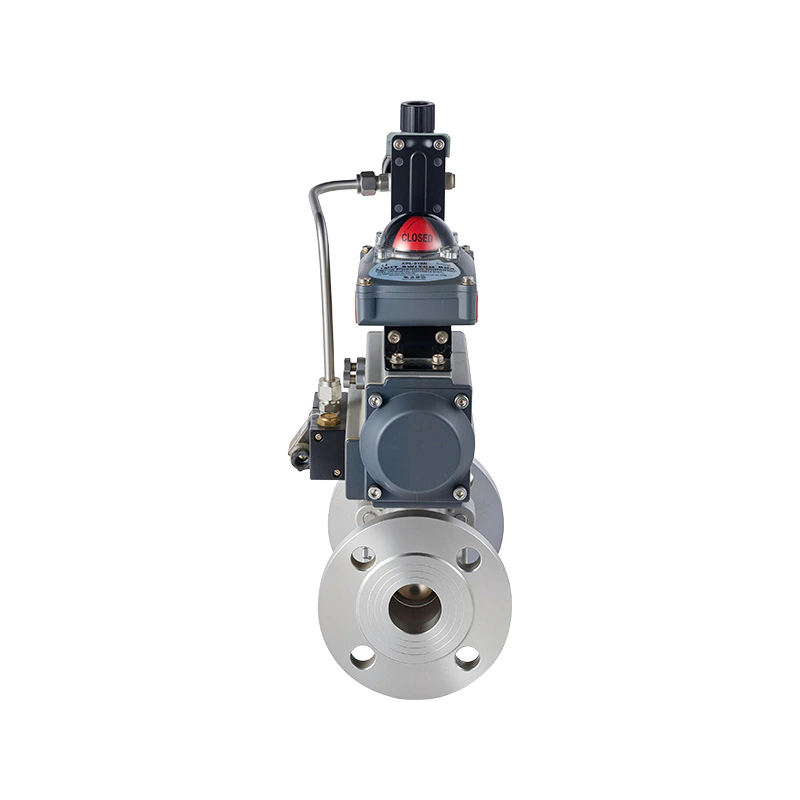

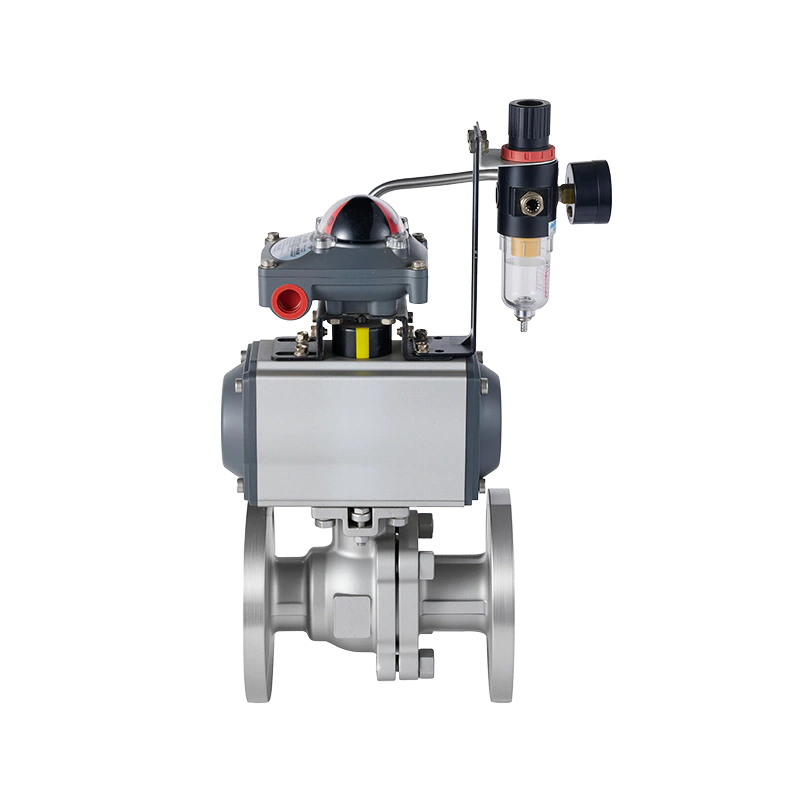

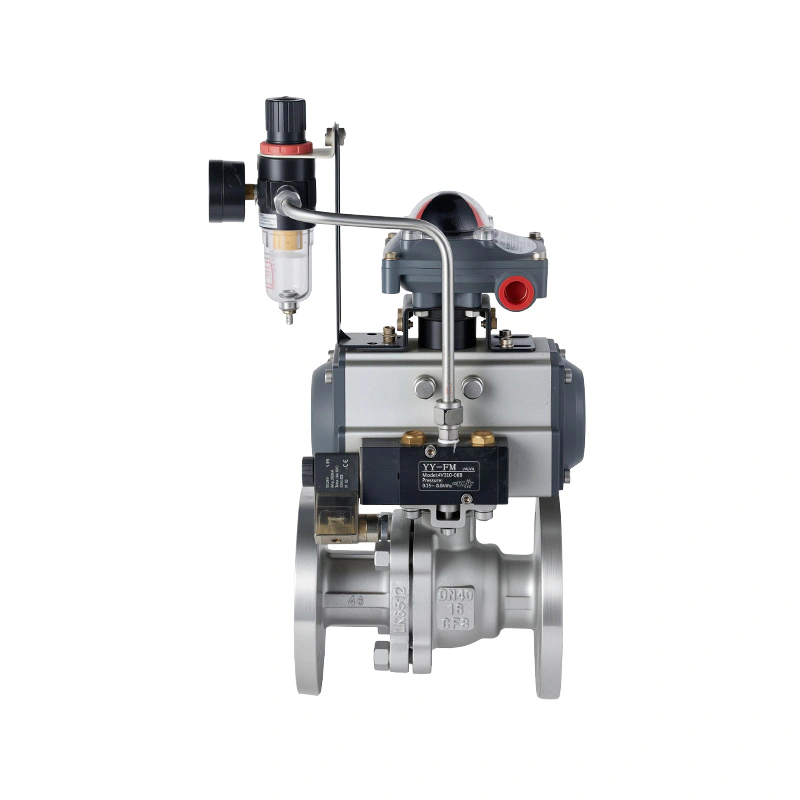

تم تصميم الصمام الكروي الهوائي للإغلاق الآلي السريع والموثوق في أنظمة خطوط الأنابيب الصناعية. مزود بمحرك هوائي، يقوم الصمام بتدوير الكرة خلال 90 درجة لتحقيق عملية فتح كاملة أو إغلاق كامل سريع في غضون ثوانٍ. إنه متوفر في تكوينات عودة الزنبرك مزدوجة المفعول وأحادية الفعل لتلبية متطلبات التحكم والسلامة المختلفة. يعمل المشغل الذي يعمل بالهواء على التخلص من مخاطر الشرر الكهربائي، مما يجعل الصمام مناسبًا للاستخدام في البيئات القابلة للاشتعال والانفجار وغيرها من البيئات الخطرة. توفر الوصلات الطرفية ذات الحواف تركيبًا آمنًا وأداءً مستقرًا في ظروف التشغيل الصعبة.

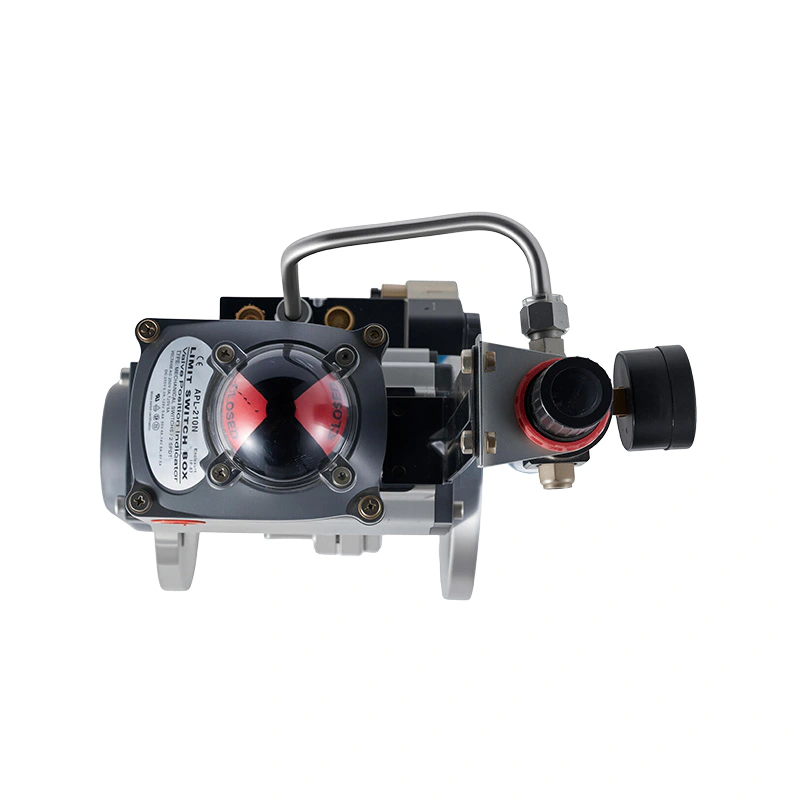

صُمم الصمام الكروي الهوائي للتشغيل الموثوق به والصيانة المنخفضة، ويوفر إحكامًا موثوقًا به واستجابة سريعة وعمر خدمة طويل. يمكن تجهيزه بمجموعة واسعة من ملحقات التشغيل الآلي، بما في ذلك صمامات الملف اللولبي، ومفاتيح الحد، وأجهزة تحديد المواقع، ومنظمات التصفية، ومكونات التحكم الهوائية الأخرى، مما يسمح بالتكامل السلس في أنظمة التحكم في العمليات الآلية. تتوفر أيضًا مواد الجسم والختم المختلفة لاستيعاب الوسائط وظروف العمل المختلفة.

يستخدم الصمام على نطاق واسع في إمدادات المياه والصرف الصحي، والحماية من الحرائق، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والهندسة البلدية، والمعالجة الكيميائية، والمعادن، وحماية البيئة، وتوليد الطاقة، والتطبيقات الصناعية الأخرى. تتوفر خدمات OEM وODM لتخصيص أحجام الصمامات، ومواد الجسم، ومواد الختم، ومعايير الحافة، وأنواع المحركات، وضغط التشغيل، وتكوينات الملحقات وفقًا لمتطلبات المشروع المحددة.

اتصل بنا
السابق:هوائي الكرة صمام شفةالتالي:لا مقال لاحق
  • مواصفات
  • اتصل بنا
ميزات التصميم:
معيار التصميم:
جيجابايت/تي 12237-2021، جيجابايت/تي 12224-2015
نهايات ذات حواف:
جي بي/تي 79-2015، جيجابايت/تي 9124.1-2019
الاختبار والتفتيش:
غب/ت 26480-2011، غب/ت 13927-2022
جي بي/تي 9092-1999
وسيلة قابلة للتطبيق:
الماء والنفط والغاز إلخ

الأجزاء والمواد الرئيسية

البند جزء المادة الرئيسية
1 الجسم CF8 CF3M WCB
2 طوقا بتف ربتف
3 مقعد الصمام بتف ربتف
4 الجوز A194-8 2H
5 لطخة ب8 ب7
6 بونيه CF8 CF3M WCB
7 الكرة 304316 ل
8 جهاز مكافحة ساكنة سس
9 غسالة التوجه بتف ربتف
10 يا الدائري فيتون
11 التعبئة بتف ربتف
12 الجذعية F304 F316L 2Cr13
13 التعبئة Gland سي اف 8 دبليو سي بي

الأبعاد الرئيسية (PN16) GB/T 9124.1-2019

الحجم الاسم المميز L D د1 د2 ن-Φد b f H ΦA Φب ر1 R2 L h d1xd2
1" 25 150 115 85 68 4-Φ14 18 2 60 52.5 47.5 4 4 52 12 11x11
1-1/4" 32 165 140 100 78 4-Φ18 18 2 70 70 50 4.5 3.5 66 15 14x14
1-1/2" 40 180 150 110 88 4-Φ18 18 3 78 70 50 4.5 3.5 66 15 14x14
2" 50 200 165 125 102 4-Φ18 18 3 86 70 50 4.5 3.5 68 17 14x14
2-1/2" 65 220 185 145 122 8-Φ18 18 3 113 102 70 5.5 4.5 92 18 17x17
3" 80 250 200 160 138 8-Φ18 20 3 130.5 125 102 7 6 110 23 22x22
4" 100 280 220 180 158 8-Φ18 20 3 153 125 102 7 6 110 23 22x22
5" 125 320 250 210 188 8-Φ18 22 3 176 140 120 7 7 125 29 22x22
6" 150 360 285 240 212 8-Φ22 22 3 202 140 125 9 7 140 29 27x27
8" 200 400 340 295 268 12-Φ22 24 3 248 165 140 9 8 158 38 27x27
10" 250 533 405 355 320 12-Φ26 26 3 298 165 / 11.5 11.5 165 48 36x36
